¶ Häufige Fehler beim Löten von Lötbausätzen und wie man diese löst
Damit die Fehlersuche zu Hause oder bei einem eigenen Workshop leichter läuft, haben wir auf dieser Seite die häufigsten Fehlern zusammengetragen und wie man diese lösen kann. Wenn du weitere Fehler hast, schreib uns gerne einfach und wir werden es hier ergänzen.
¶ Fehlerbild
Hier wollen wir dir helfen den richtigen Fehler zu identifizieren. Wir haben unsere Fehler/Lösungen durchnummeriert. Die Liste der Fehler ist in absteigender Wahrscheinlichkeit aufgelistet.
- Die gesamte Schaltung leuchtet nicht
- Fehler 01
- Fehler 03
- Fehler 06
- Fehler 02
- Eine LED leuchtet nicht
- Fehler 05
- Der Schalter lässt sich nicht drücken
- Fehler 06
- Die Batterie wird heiß
- SOFORT DIE BATTERIE ENTFERNEN
- Siehe “Die gesamte Schaltung leuchtet nicht”
¶ Fehlersammlung
¶ Fehler 01: Batterie ist falsch eingesetzt

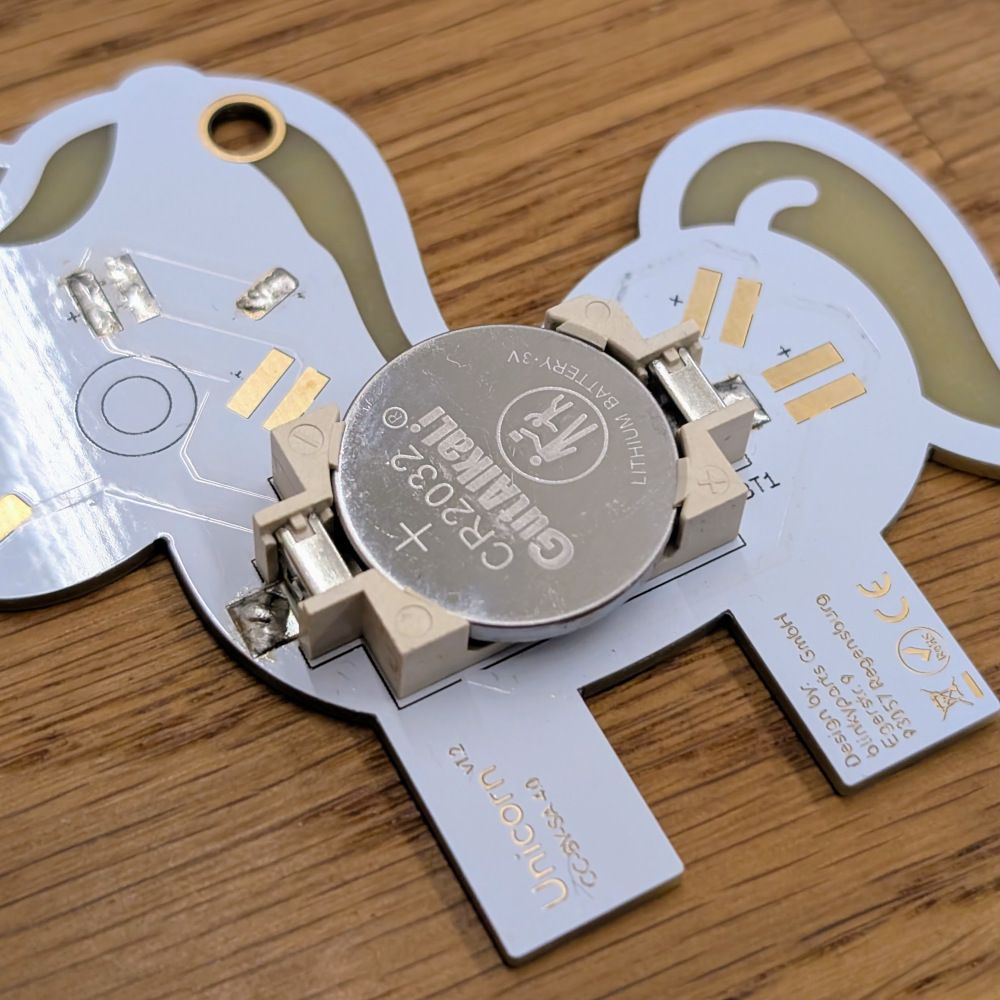

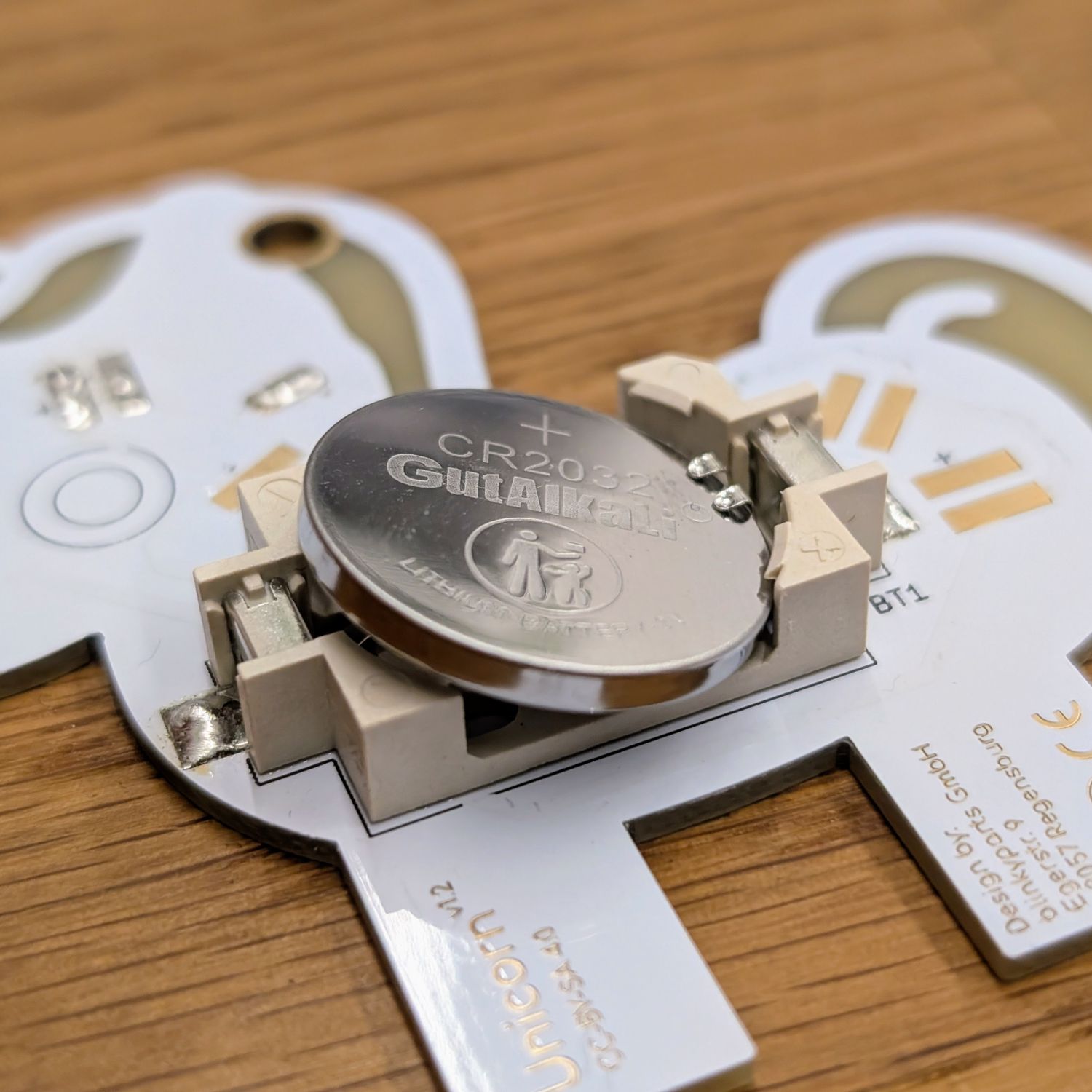

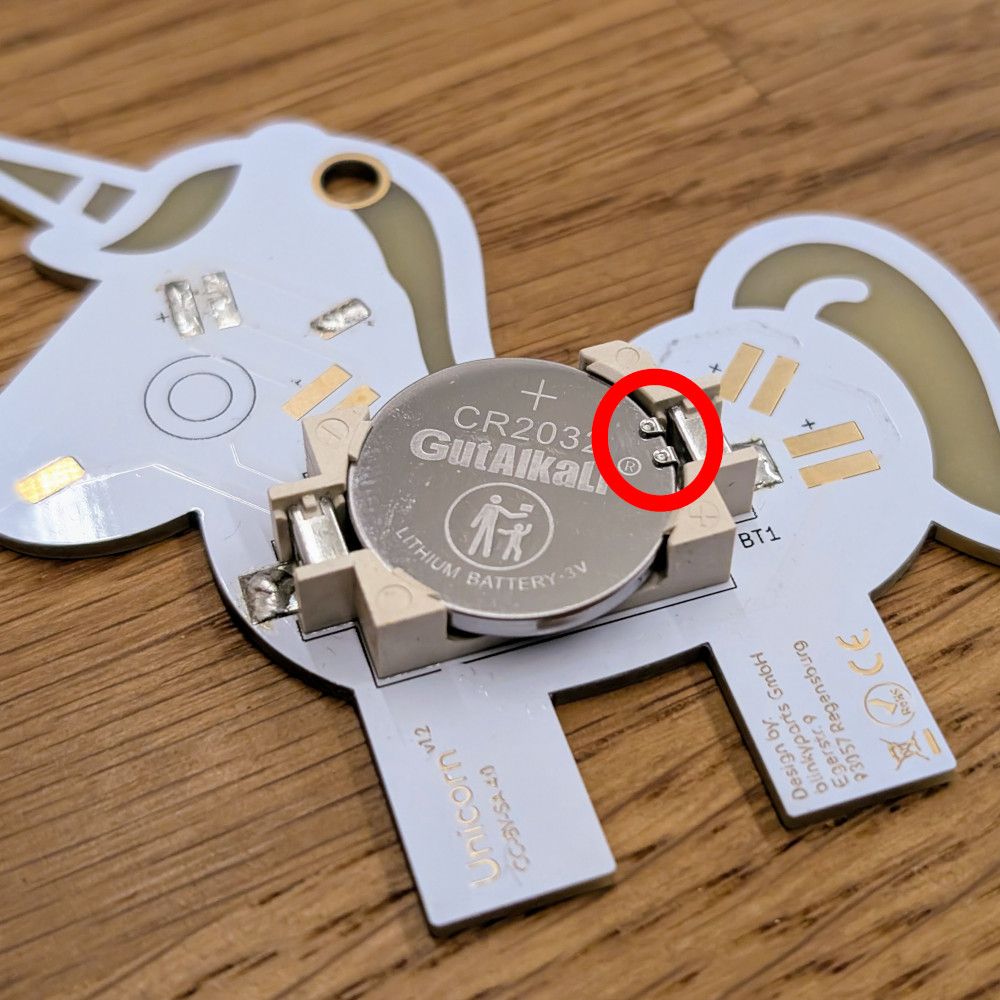

Einer der häufigsten Fehler, aber auch der der am leichtesten zu fixen ist: Die Batterie ist falsch eingesetzt! Die positive Seite der Batterie muss nach oben (von der Platine weg) zeigen. Der Greifer auf der positiven Seite des Batteriehalters muss auf die Oberfläche greifen! Dieser wird gerne einfach mit nach unten weg gedrückt.
|
FALSCH |
RICHTIG |
|---|---|
|
|
¶ Fehler 02: Batteriehalter ist falsch herum eingelötet

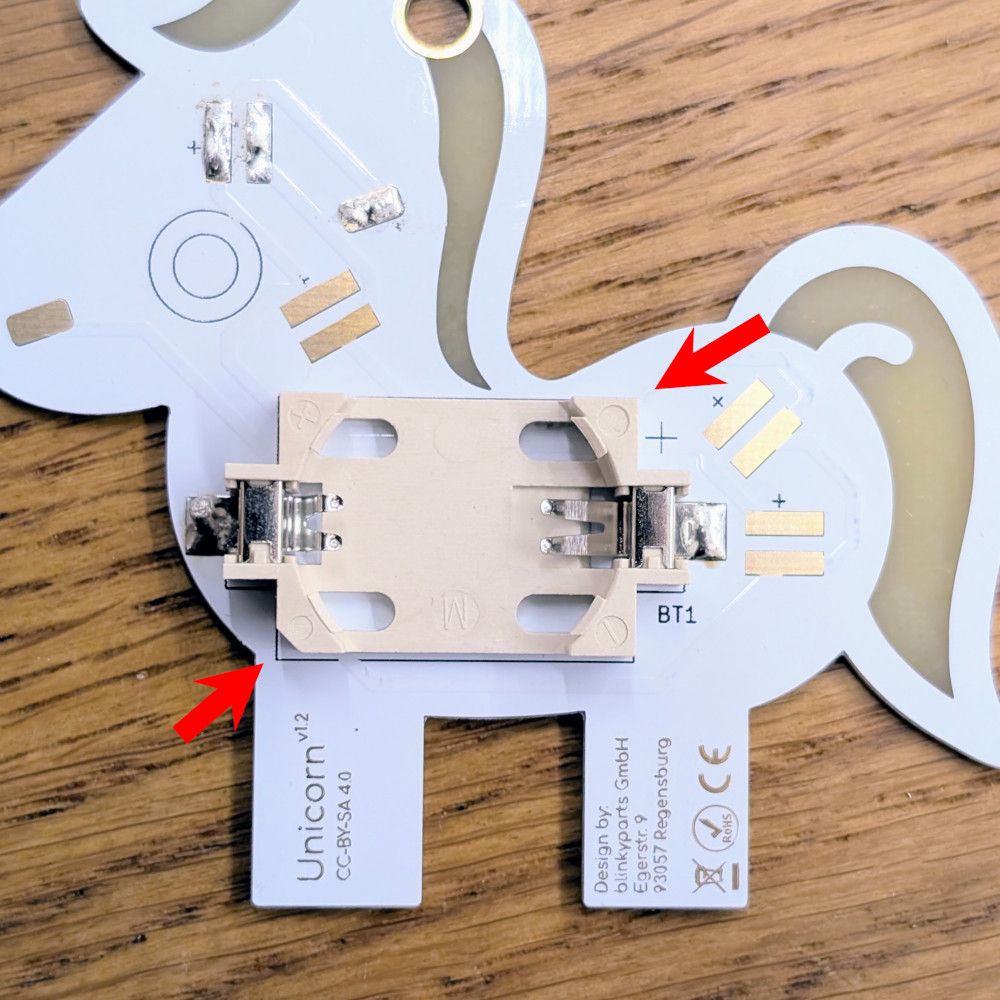

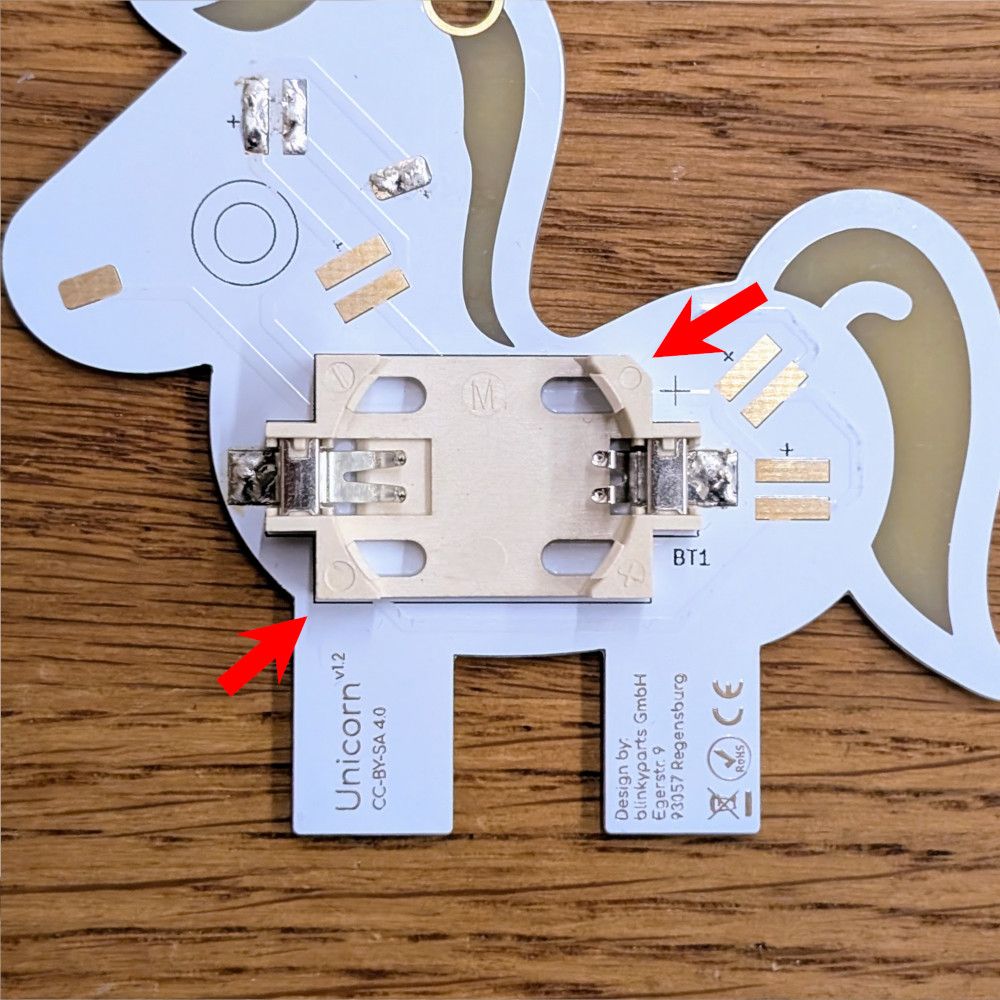

Batteriehalter haben immer eine Richtung. Bei den weißen SMD-Batteriehaltern wird die positive Seite mit einer fehlenden Ecke und einem + markiert. Der Umriss des Batteriehalters muss mit dem aufgezeichneten Umriss auf der Platine überein stimmen.
|
FALSCH |
RICHTIG |
|---|---|
|
|

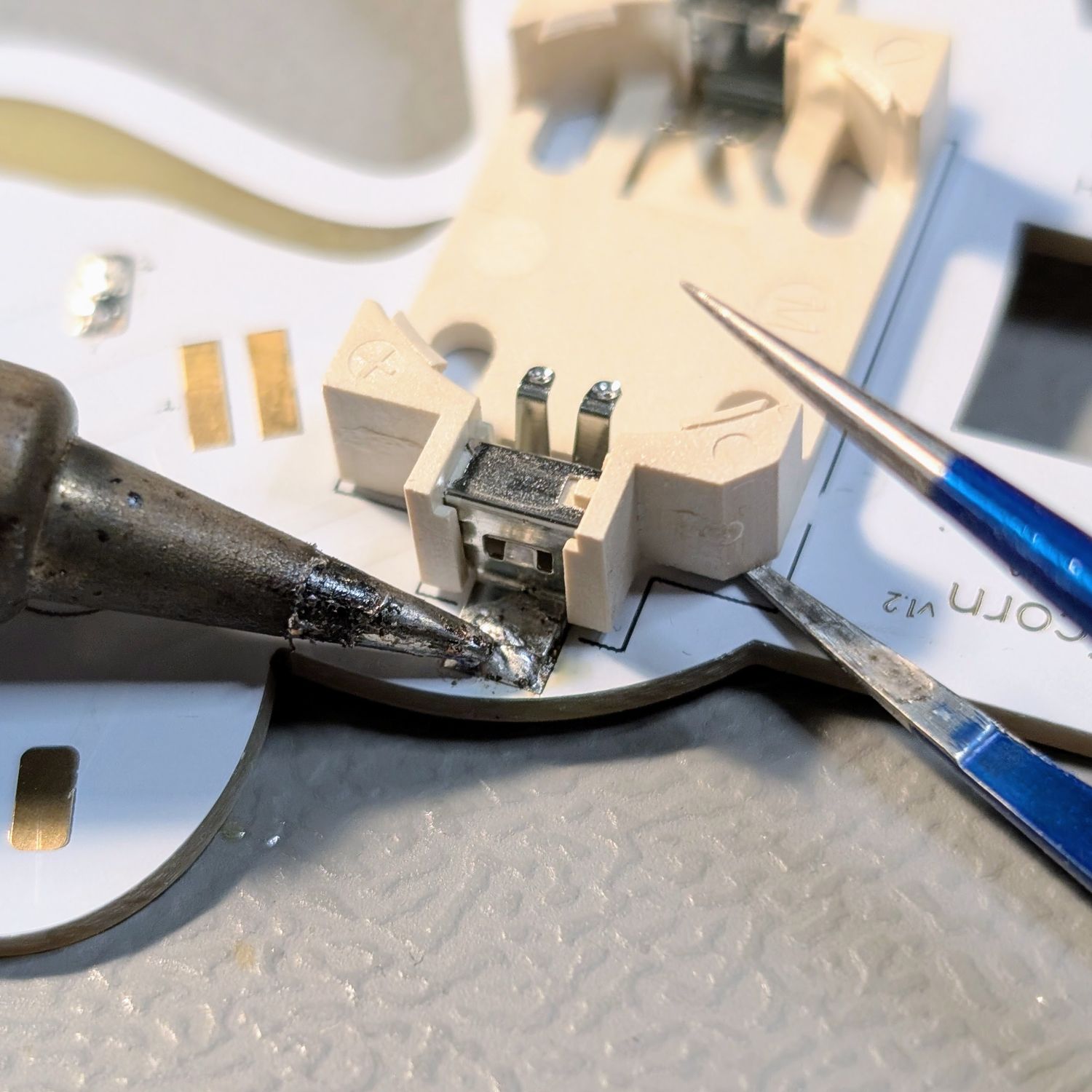

Tipp: Löse die Lötverbindungen in dem du eine Löstelle nach der anderen wieder heiß machst und mit einer Pinzette leichten druck gibst, sodass sich der Batteriehalter wieder ablöst. Widerhole das auf der anderen Seite und drehe den Batteriehalter dann auf die richtige Seite. Verwende frisches Lötzinn beim neu verlöten.
¶ Fehler 03: LED ist verkehrt herum eingelötet
LEDs haben eine Richtung. Die Richtung kann man an einem längeren und einem kürzeren Beinchen erkennen:
- Das kürzere Beinchen ist die negative Seite (Kathode)
- Das längere Beinchen ist die positive Seite (Anode) - Merksatz: Für das + braucht man zwei Striche, daher mehr Draht, daher ein längeres Beinchen.
ACHTUNG: Normalerweise kann man die Kathode auch an einer abgeflachten Seite der LED erkennen, das ist leider nicht immer der Fall und keine zuverlässige Identifikations-Methode.

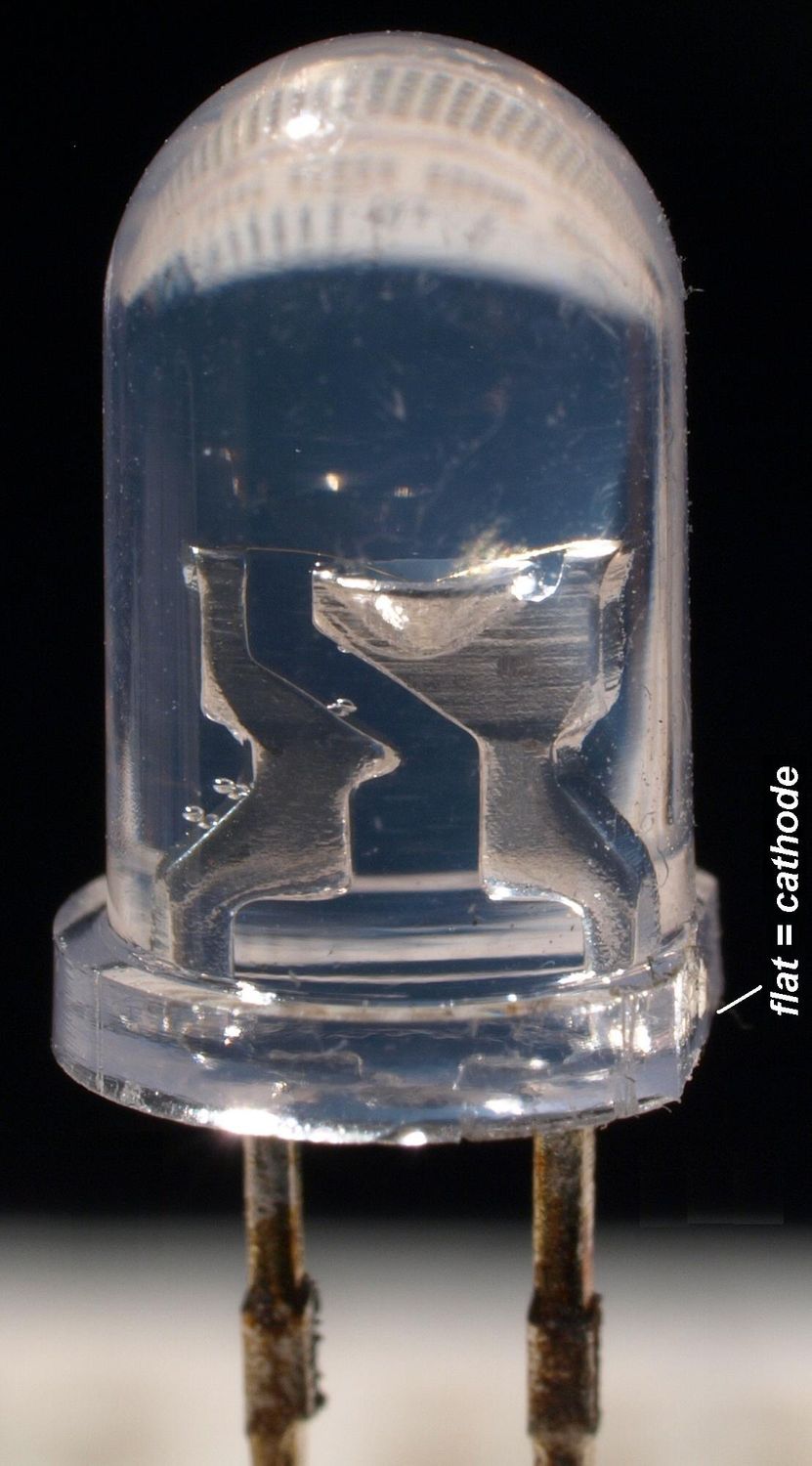

Wird nur eine LED in einem Bausatz falsch herum eingelötet, kann es sein, dass gar keine LED leuchtet. Entferne dann sofort die Batterie. Zur Identifikation des Fehlers musst du in den milchigen Kopf der LED schauen. Dort ist eine Pfanne und ein Stab zu erkennen. Die Pfanne ist auf der negativen Seite, der Stab auf der positiven Seite.
|

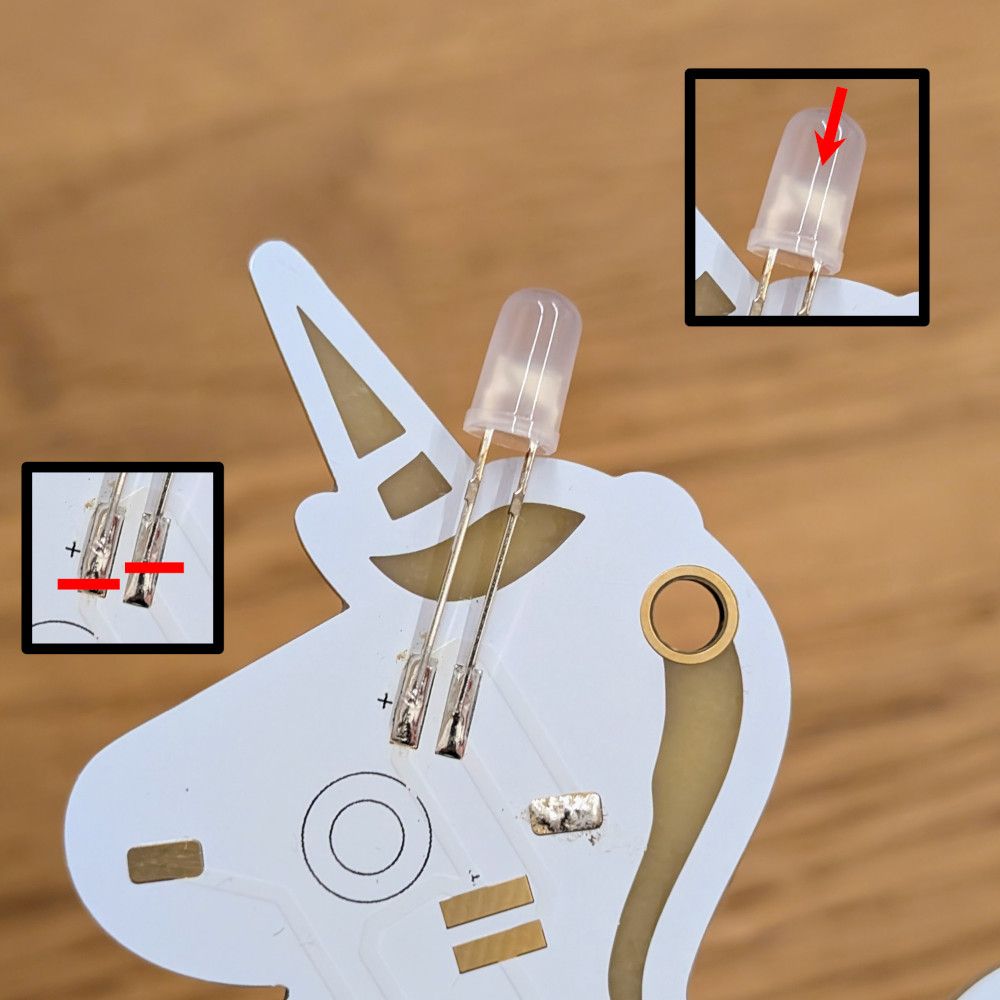

FALSCH |

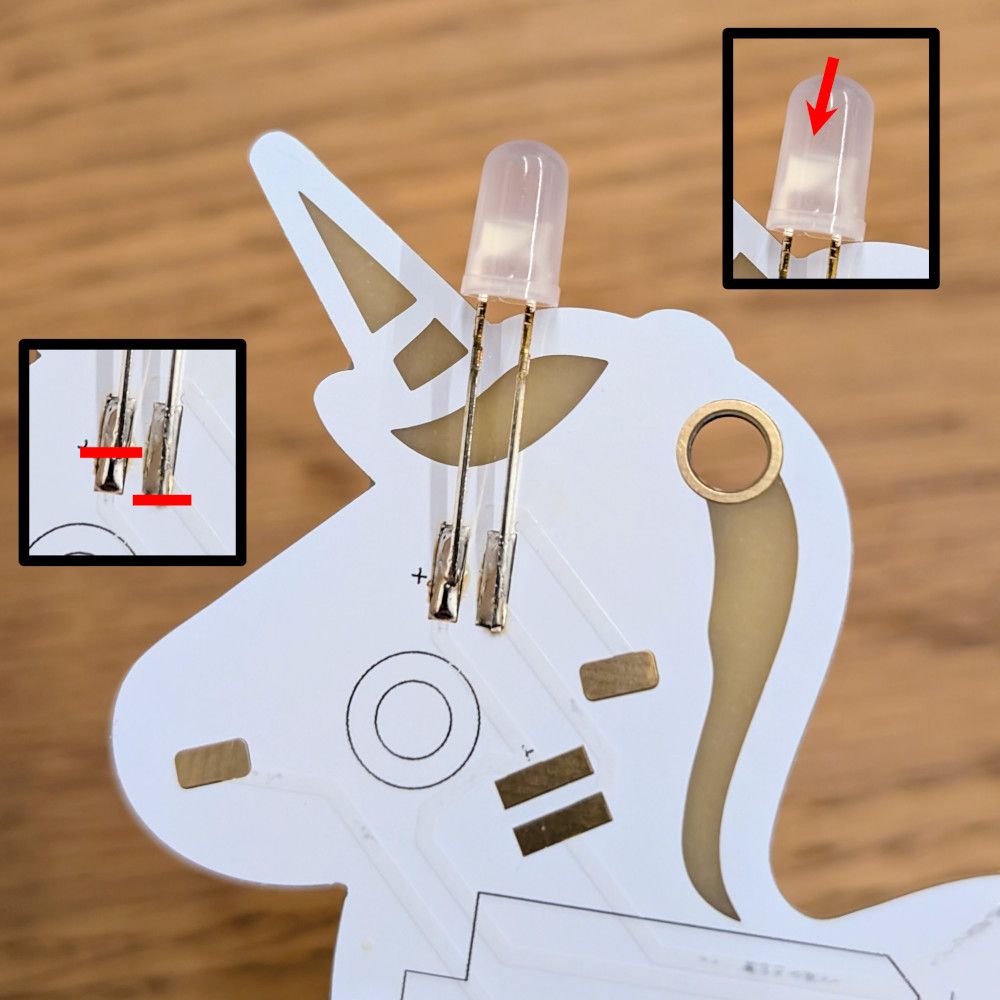

RICHTIG |
|
|

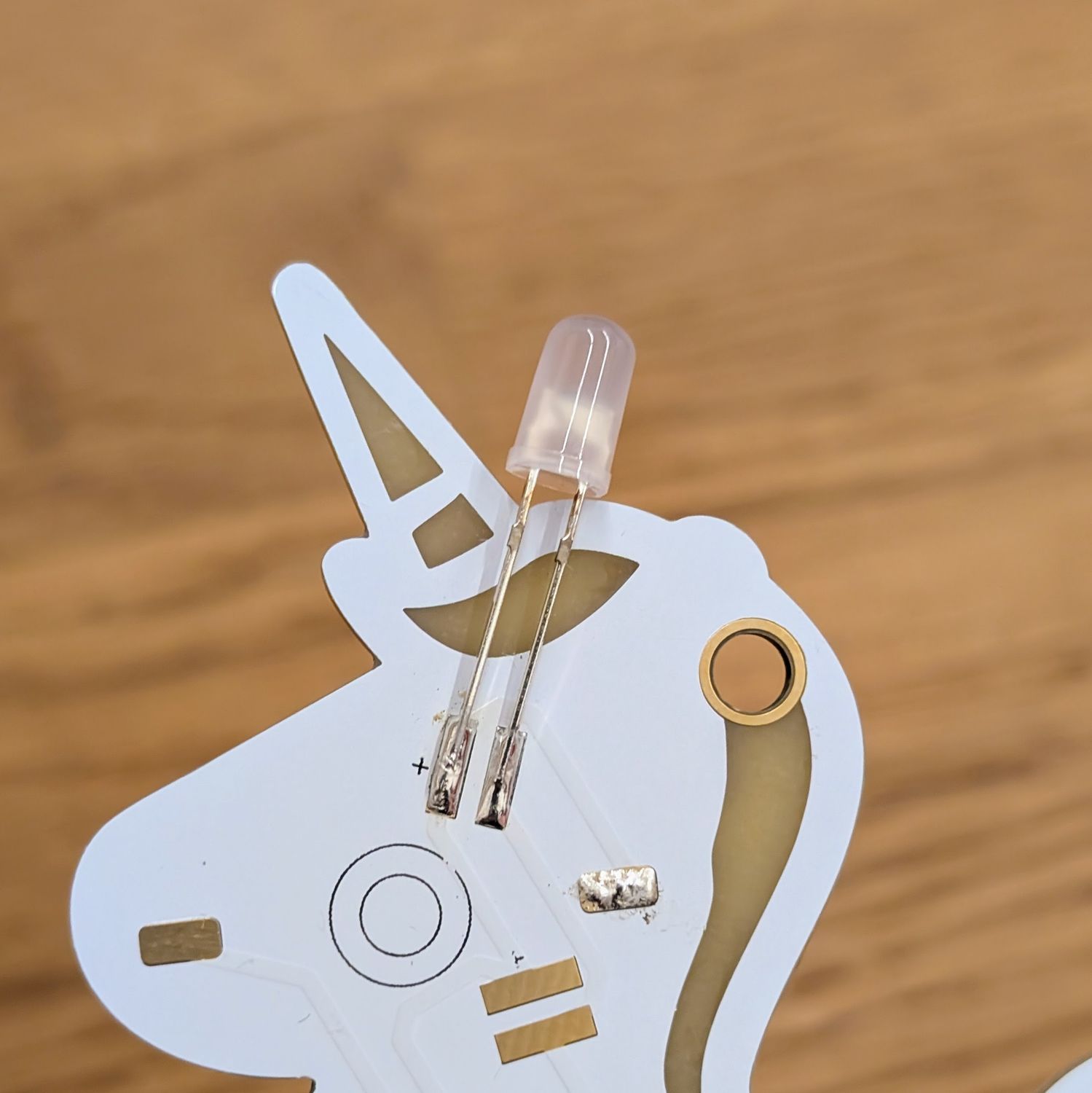

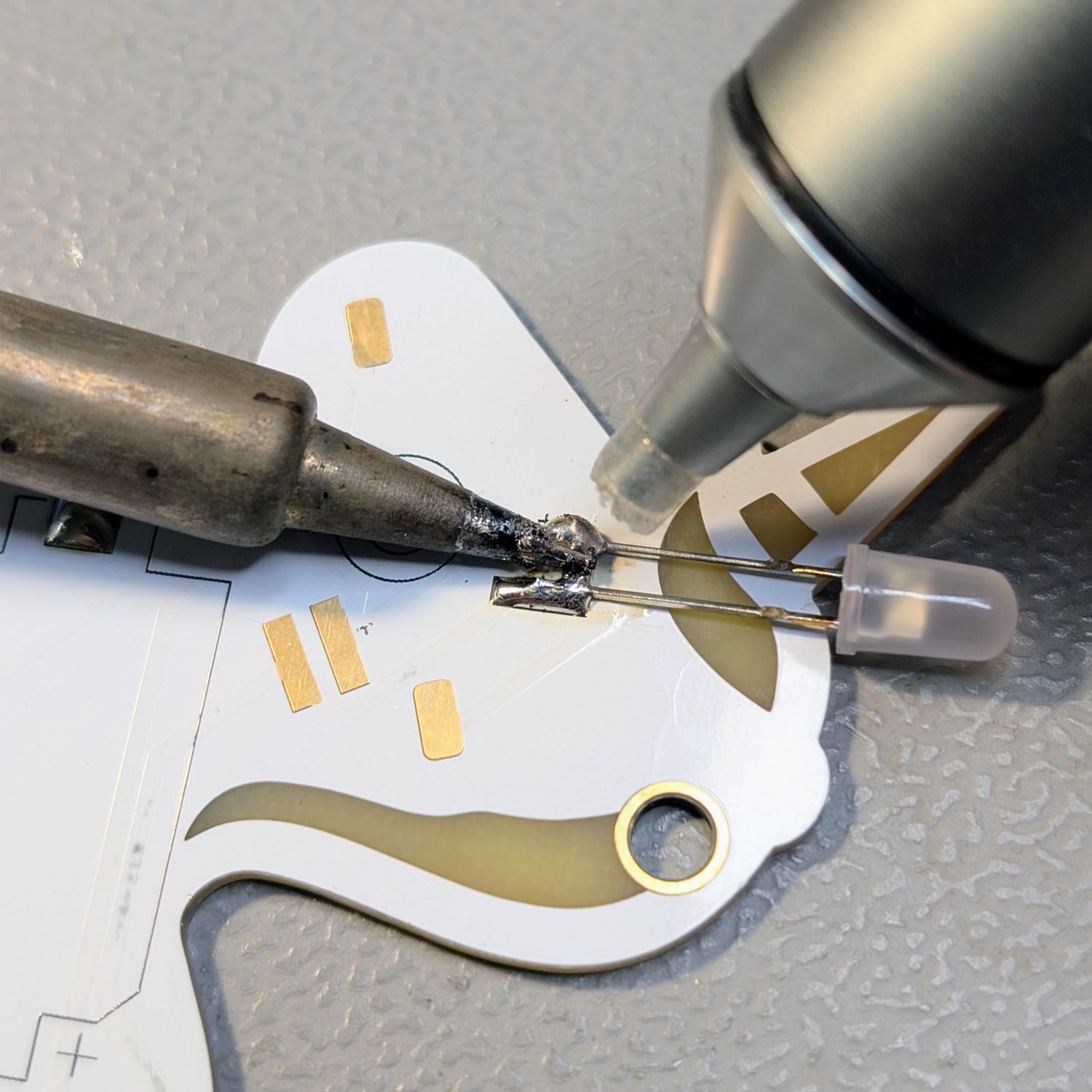

Halte die LED am Kunststoffkopf fest und erwärme mit dem Lötkolben beide seiten (positiv und negativ) der Lötstellen. Ziehe die LED dann vorsichtig ab. Drehe die LED richtig herum und löte diese wieder fest. Verwende frisches Lötzinn und achte darauf, keine Lötbrücke zu verursachen.
¶ Fehler 04: Ein Kurzschluss / Eine Lötbrücke

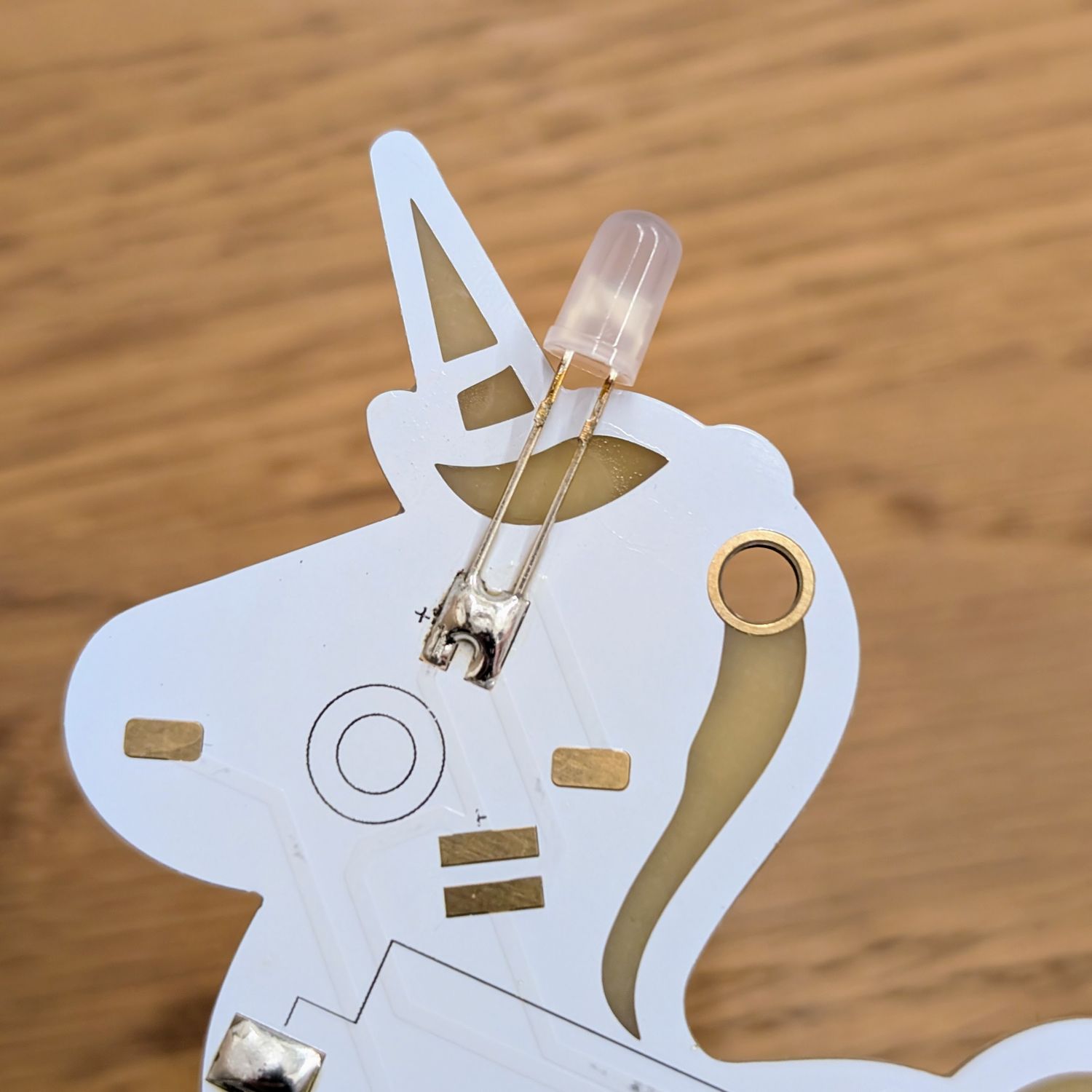

Auf der Schaltung hat sich durch zu viel Lötzinn eine Lötbrücke ergeben. Die Kontakte auf der gesamten Platine dürfen sich nicht berühren. Dies führt sonst zu Kurzschlüssen und der Strom kann nicht richtig fließen. Das kann auch passieren wenn ein Draht einer LED übersteht und unglücklich ein anderes Bauteil berührt.
|
FALSCH |
RICHTIG |
|
|
Wenn du hast: Verwende eine Entlötpumpe bzw. Entlötlitze um das Überschüssige Lötzinn zu entfernen.
¶ Fehler 05: Ein Bauteil ist nicht richtig festgelötet und hat einen Wackelkontakt
Dazu gibt es kein eindeutiges Foto das man schießen kann. Versuche jedes Bauteil mit leichtem Druck durch deinen Finger oder eine Pinzette zur Seite zu schieben. Wenn sich dabei ein Anschluss bewegt, dort wo er eigentlich festgelötet sein sollte, ist dieser Anschluss nicht richtig fest gelötet. Du kannst die Stelle einfach nochmal aufwärmen und frisches Lötzinn verwenden. Wenn du zu viel Lötzinn verwendet hast, kannst du das überschüssige Lot einfach mit einer Entlötlitze oder Entlötpumpe entfernen.
¶ Fehler 06: Der Druckschalter ist defekt
Der Druckschalter, wie wir ihn bei fast allen Bausätzen verwenden, ist leider etwas empfindlich gegen Hitze. Sollte sich der Schalter nicht mehr drücken lassen, benötigst du Ersatz. Ersatz findest du bei uns im Onlineshop: https://shop.blinkyparts.com/de/Push-Button-Arretierbarer-An-Aus-Schalter-mit-langen-Loetfahnen/blink231442
Du kannst überprüfen ob es der schalter ist, indem du ein Stück draht nimmst und den Schalter kurzfristig überbrückst. Nimm ein Stück blanken draht und halte je ein Ende an die blanken Lötfahnen des Schalters. Leuchtet deine Schaltung jetzt? Dann ist der Schalter defekt. Du kannst den schalter natürlich auch durch ein stück Draht ersetzen, aber dann kannst du die Schaltung nur noch durch entfernen der Batterie ausschalten.
¶ Quellen
[1] Hochauflösendes Bild einer LED (CC-BY 3.0): https://de.wikipedia.org/wiki/Leuchtdiode#/media/Datei:Uvled_highres_macro.jpg
