Humo ist ein einfacher, praktischer und süßer Lötrauchabsauger-Bausatz, der dich beim Löten unterstützt – mit Aktivkohlefilter, kräftigem Lüfter, 12V-Beleuchtung und USB-C-Anschluss. Perfekt für Maker, Löt-Einsteiger:innen und Profis, die Wert auf saubere Luft und gutes Licht am Arbeitsplatz legen.
Dank Open Source steht der Bauplan allen frei zur Verfügung, das Komplettset kann direkt im blinkyparts Onlineshop erworben werden.
¶ Eigenschaften
- Absaugung direkt an der Lötstelle durch 120mm-Lüfter
- Aktivkohlefilter für bessere Luft
- Warme 12V LED-Leiste für perfekte Sicht
- USB-C Trigger-Board – keine klassische 12V Stromversorgung nötig
- Schnell aufgebaut – ideal für Workshops oder Makerspaces
- Open Source – alle Dateien auf GitHub: github.com/blinkyparts/humo
¶ Entwicklung & Ursprung
Der Name Humo stammt aus dem Spanischen und bedeutet schlicht „Rauch“. Die erste Version wurde von Timo Schindler entworfen und unter der CC-BY-SA 4.0 Lizenz veröffentlicht. Die aktuelle Version wurde gemeinsam mit der blinkyparts-Community weiterentwickelt, mit besonderem Augenmerk auf einfache Nachbaubarkeit, Sicherheit und Charme.
¶ Technische Versionen im Überblick
¶ 🔧 Version 1.1 – Klassischer Aufbau mit 12V Netzteil
- Externes 12V Netzteil
- Standardlüfter
- Kein Licht, kein USB-C
- Ideal für einfache Anwendungen
| Komponente | Anzahl | Beispiel / Beschreibung |
|---|---|---|
| Lasergeschnittenes Gehäuse | 1 | 3mm Holz |
| PC-Lüfter 120mm | 1 | Logilink FAN103 |
| Netzteil 12V | 1 | MV-12 (Pollin) |
| Strombuchse | 1 | Einbau-Hohlbuchse |
| Lüftergitter | 1 | 120x120mm |
| Aktivkohlefilter | 1 | FILTER ZD-153 EF |
| Schrauben, Kleber etc. | div. | M2.2x8mm + Heißkleber |
¶ 🔧 Version 2.0 – Mobil über 5V zu 12V Wandler
- Stromversorgung via USB (5V)
- Step-Up-Wandler auf 12V
- Noch keine LED, aber kompakter
| Komponente | Menge | Beschreibung / Beispiel |
|---|---|---|
| Lasergeschnittene Holzteile | 1 | 3 mm Sperrholz |
| PC-Lüfter 120 mm | 1 | SUNON MEC0251V3-000U-A99 (z. B. Reichelt: SUN MEC0251V3-0) |
| Lüfter-Schrauben | 4 | PC-Fan Schrauben (z. B. Aliexpress) |
| Lüftergitter | 1 | 120×120 mm Gitter (z. B. Pollin: 320660) |
| Aktivkohlefilter | 1 | Ersatzfilter (z. B. Reichelt: FILTER ZD-153 EF) |
| USB-C zu 12 V Triggerboard | 1 | PDC004-PD Triggerboard (PD-konform) |
| Holzschrauben | 2 | z. B. M2.2×8 mm |
| Kabel | ca. 15 cm | Flexibles Kabel, beliebige Farbe/Stärke |
¶ 💡 Version 2.2 – Aktuelle Version mit Licht & Power über USB-C (im Shop erhältlich)

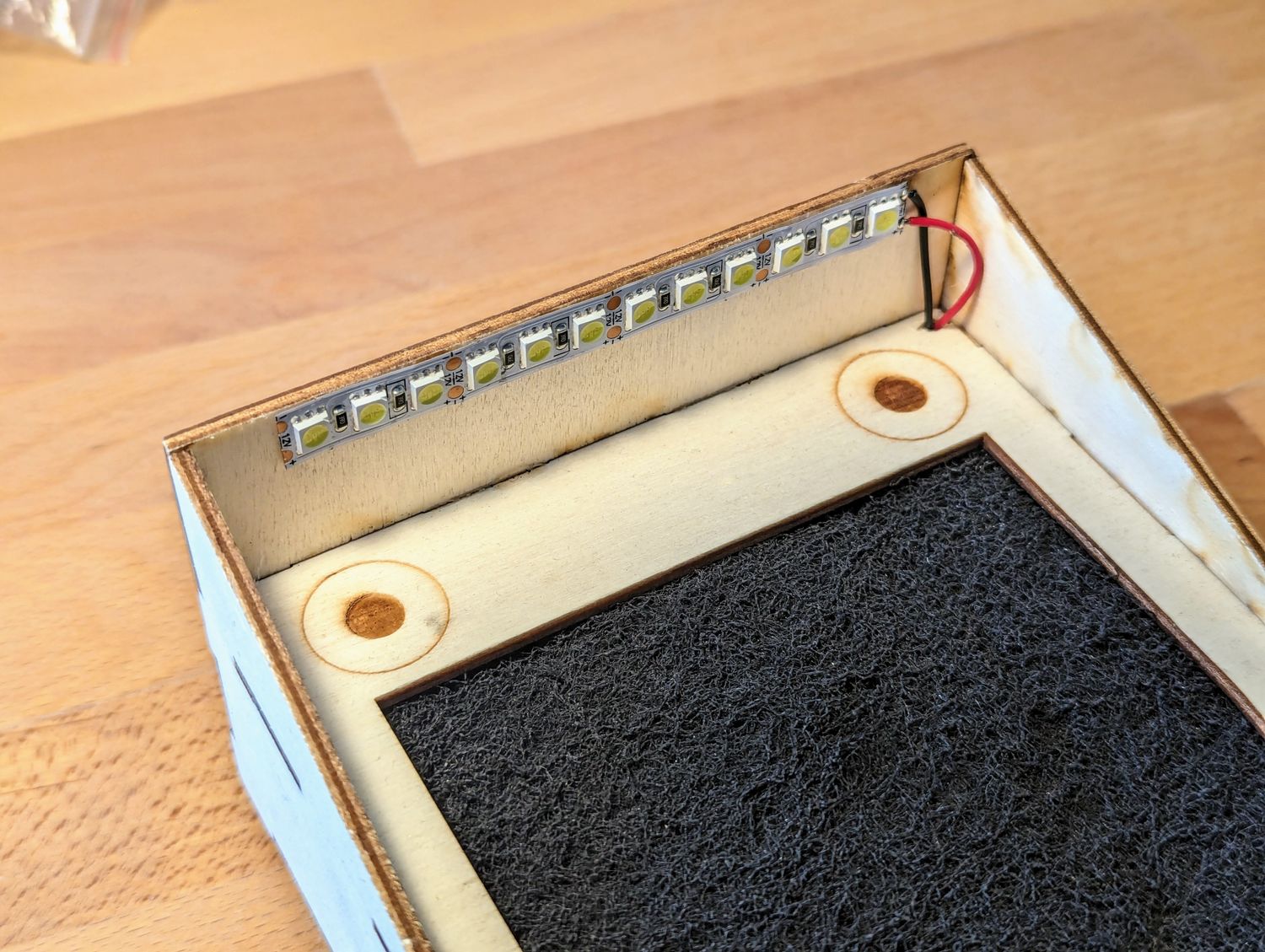

- 12V LED-Leiste integriert

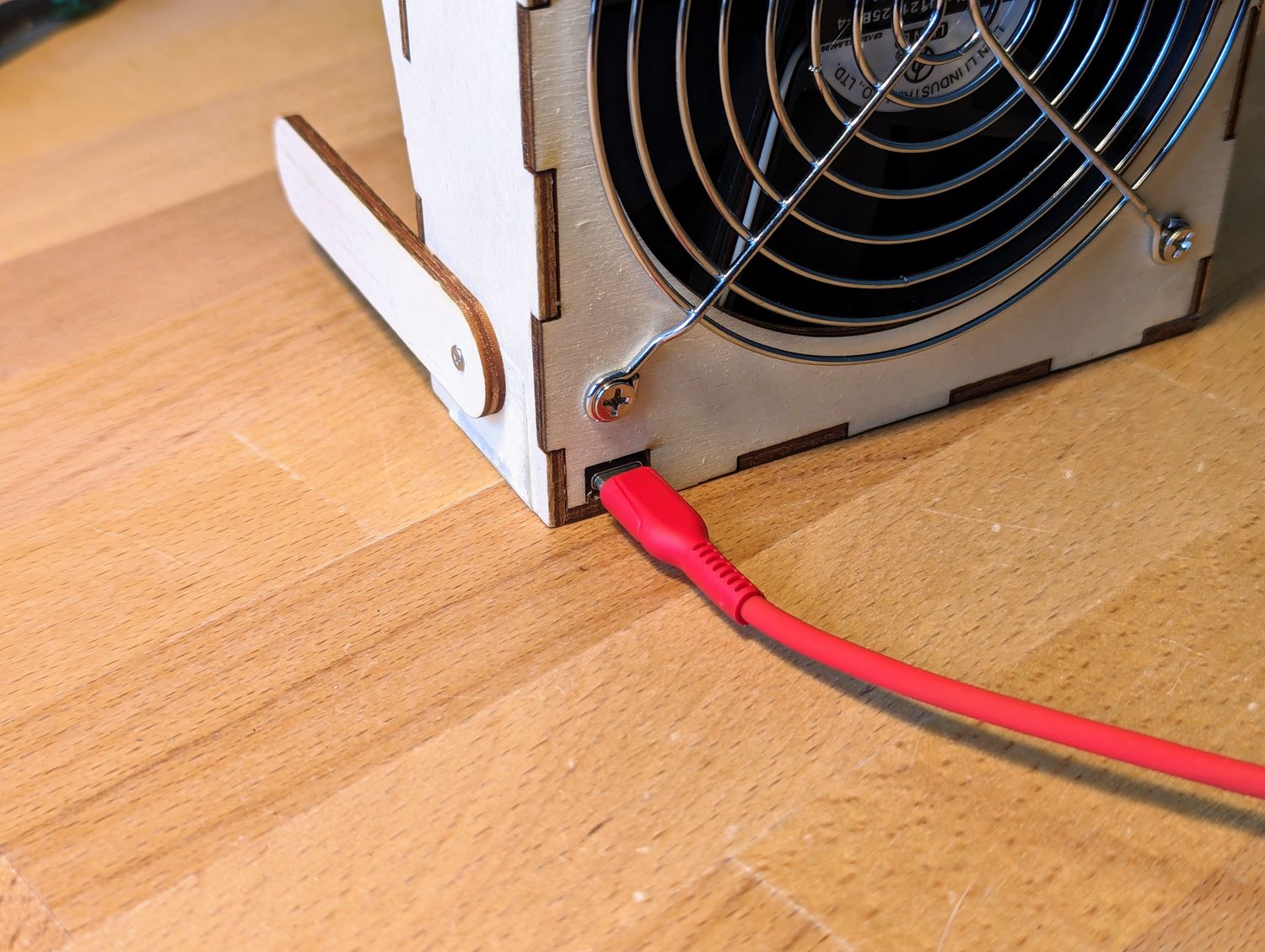

- USB-C Triggerboard mit Power Delivery
- Hochwertiger SUNON-Lüfter
- Ein-/Ausschalter integriert
- 🛒 → Zum Produkt im blinkyparts Shop

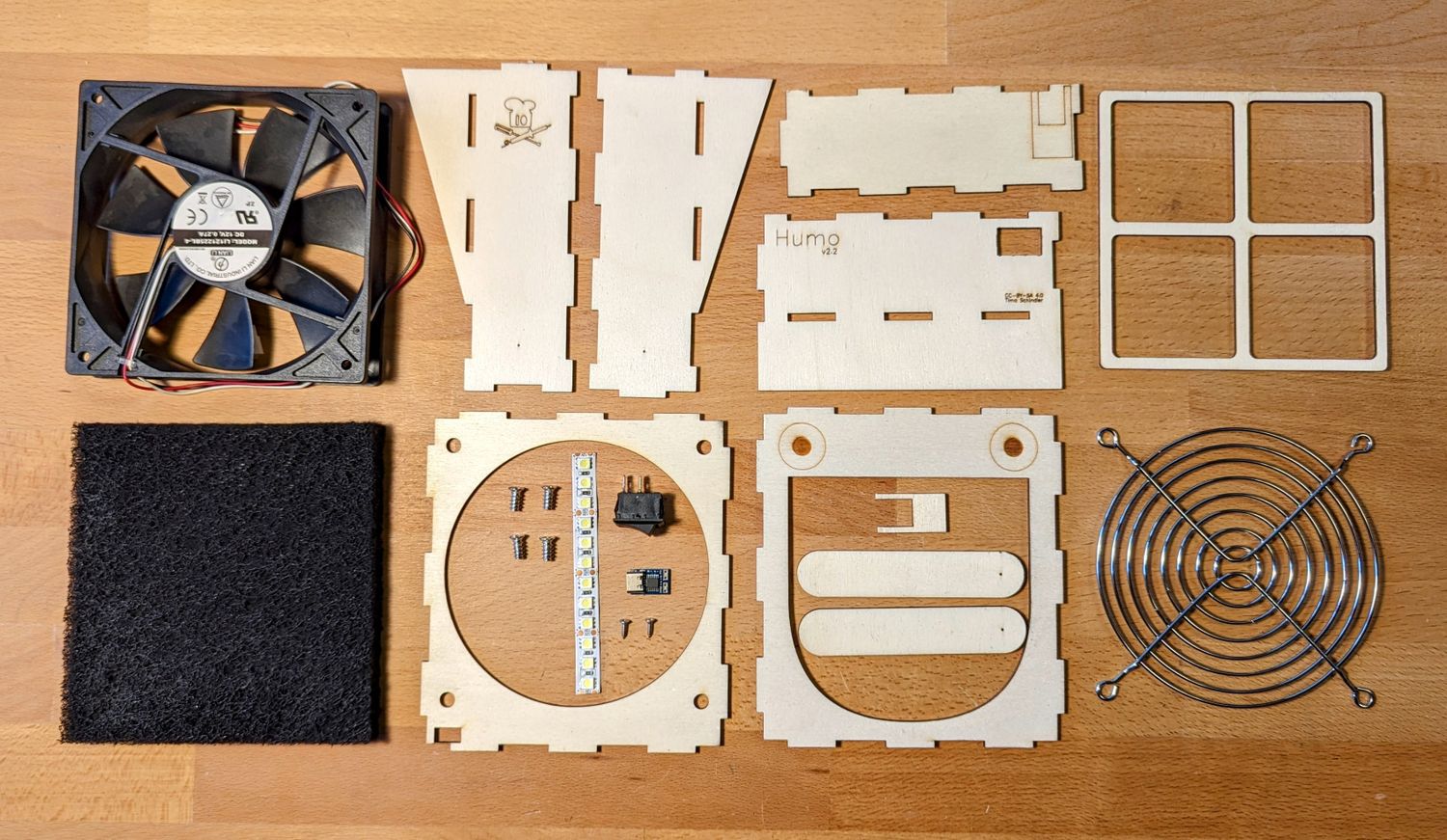

| Komponente | Menge | Beschreibung / Beispiel |
|---|---|---|
| Lasergeschnittene Holzteile | 1 | 3 mm Sperrholz |
| PC-Lüfter 120 mm | 1 | SUNON MEC0251V3-000U-A99 (z. B. Reichelt: SUN MEC0251V3-0) |
| Lüfter-Schrauben | 4 | PC-Fan Schrauben (z. B. Aliexpress) |
| Lüftergitter | 1 | 120×120 mm Gitter (z. B. Pollin: 320660) |
| Aktivkohlefilter | 1 | Ersatzfilter (z. B. Reichelt: FILTER ZD-153 EF) |
| USB-C zu 12 V Triggerboard | 1 | PDC004-PD Triggerboard (PD-konform) |
| Ein-/Aus-Schalter | 1 | Kippschalter o. ä. (abhängig vom Design) |
| Holzschrauben | 2 | z. B. M2.2×8 mm |
| LED-Streifen | ca. 10 cm | 12 V warmweiß |
| Kabel | ca. 15 cm | Flexibles Kabel, beliebige Farbe/Stärke |
¶ ⭐ Version 2.3 – Pre-Release
- Wie 2.2, jedoch ohne separates Lüftergitter – direkt im Holz integriert
- Sauberer, einfacher Aufbau
- Weniger Teile, gleich viel Leistung
| Komponente | Menge | Beschreibung / Beispiel |
|---|---|---|
| Lasergeschnittene Holzteile | 1 | 3 mm Sperrholz – Gitter ist integriert ins Design |
| PC-Lüfter 120 mm | 1 | SUNON MEC0251V3-000U-A99 (z. B. Reichelt: SUN MEC0251V3-0) |
| Lüfter-Schrauben | 4 | PC-Fan Schrauben (z. B. Aliexpress) |
| Aktivkohlefilter | 1 | Ersatzfilter (z. B. Reichelt: FILTER ZD-153 EF) |
| USB-C zu 12 V Triggerboard | 1 | PDC004-PD Triggerboard (PD-konform) |
| Ein-/Aus-Schalter | 1 | Kippschalter o. ä. |
| Holzschrauben | 2 | z. B. M2.2×8 mm |
| LED-Streifen | ca. 10 cm | 12 V warmweiß |
| Kabel | ca. 15 cm | Flexibles Kabel, beliebige Farbe/Stärke |
¶ Bildergalerie
¶ Lasercutter-Vorbereitung
Die Gehäuseteile sind für Lasercutter optimiert. Beachte dabei:
- Schnittfarbe Rot: Schneiden
- Schwarz: Gravieren (Scan)
- Grün: Oberfläche gravieren (Grave)
- Kerf-Wert: 0,2 mm empfohlen
¶ Open Source & Mitmachen
Alle Versionen und Dateien findest du auf GitHub:
Du kannst die Vorlage nachbauen, modifizieren oder eigene Versionen veröffentlichen – unter Angabe der Quelle gemäß CC-BY-SA 4.0 Lizenz.
¶ Lizenz & Danksagung
Der Humo steht unter der Creative Commons Attribution Share-Alike 4.0 Lizenz
→ CC BY-SA 4.0
Originalautor: Timo Schindler
Weiterentwicklung: Community von blinkyparts.com
Idee für den Namen: Props an zaesa!
¶ Jetzt selbst bauen oder Bausatz kaufen
Du willst nicht erst Bauteile zusammensuchen? Dann hol dir direkt den Komplettbausatz:
👉 Humo – Komplettbausatz im blinkyparts Shop
