¶ Hakko Lötstationen und Entlötpistolen
Hakko ist ein führender Hersteller von professionellen Löt- und Entlötwerkzeugen. In diesem Artikel findest du eine umfassende Übersicht über die Hakko-Produkte, die in unserem Shop erhältlich sind, sowie detaillierte Informationen zu Technik, Anwendungen und Zubehör.
¶ Übersicht
Unser Hakko-Sortiment umfasst vier Hauptprodukte:
- FR-301 Entlötpumpe - Professionelle Entlötpistole für effizientes Entlöten
- FX-888DX Lötstation - Digitale Lötstation für Einsteiger und Profis
- FX-971 Lötstation - Kompakte Basis-Lötstation für professionelle Anwendungen
- FX-972 Lötstation - Dual-Port Lötstation für anspruchsvolle Aufgaben
Hier eine Übersicht aller Hakko-Produkte im Onlineshop.

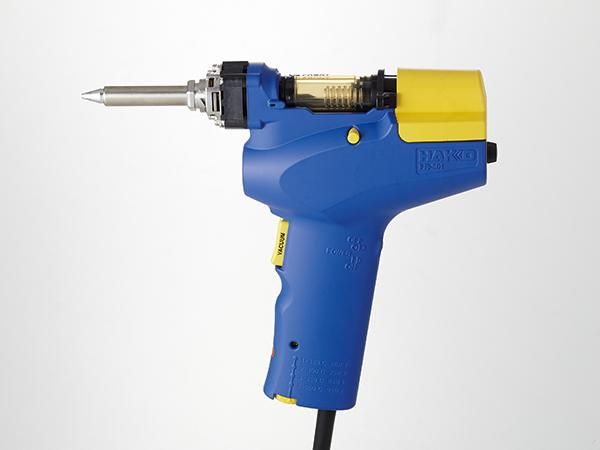

¶ Hakko FR-301 Entlötpumpe
Die Hakko FR-301 ist eine leistungsstarke Entlötpistole, die speziell für effizientes und präzises Entlöten entwickelt wurde. Sie eignet sich ideal für Reparatur- und Rework-Arbeiten an Leiterplatten.
¶ Technische Spezifikationen
- Leistung: 110 W
- Temperaturbereich: 350°C bis 500°C
- Vakuum: bis zu 81 kPa
- Saugkraft: 11 L/min
- Schnellwechselsystem: Düsen können auch im heißen Zustand gewechselt werden
- Datenblatt: /bausaetze/fr-301_technische_daten_de.pdf
- Bedienungsanleitung: /bausaetze/fr-301_bedienungsanleitung_de.pdf
¶ Besondere Merkmale
Die FR-301 zeichnet sich durch ihr schnelles Aufheizen und die konstante Temperaturregelung aus. Die integrierte Membranpumpe erzeugt ein starkes Vakuum, das ein schnelles und sauberes Entfernen von Lötzinn ermöglicht. Das ergonomische Design sorgt für komfortables Arbeiten auch über längere Zeiträume.
Einzigartige Funktionen:
- ACF (Anti Clogging Function / Anti-Verstopfungs-Funktion): Die Saugpumpe läuft noch 1 bis 5 Sekunden nach dem Loslassen des Auslösers nach. Diese Funktion bewirkt, dass das abgesaugte Lot sicher bis in das Filterrohr getragen wird. Die hohe Temperatur im inneren Bereich des Saugrohres verhindert ein Verstopfen durch erkaltendes Lot. Die Absaugung startet 0,2 Sekunden nach dem Betätigen des Auslösers, was einen hohen Druck aufbaut und vollkommenes Entlöten ermöglicht.
- Verbesserung des Absaugkanals: Die Heizleistung im inneren Bereich des Absaugrohr-Heizelementes wurde verbessert, um sicherzustellen, dass das angesaugte Lot bis zum Eintrag in den Filter flüssig bleibt.
- Schnellwechselsystem: Du kannst die Entlötdüsen auch im heißen Zustand wechseln, ohne auf die Abkühlung warten zu müssen. Ein spezielles Auslösewerkzeug erlaubt einen sicheren, einfachen und reibungslosen Düsenaustausch.
- Einfacher Austausch des Heizelementes: Zum Austausch des Heizelementes löst du einfach drei Schrauben am Heizelement.
- Größerer Filter und mehr Transparenz: Der Filter wurde vergrößert, um die Pumpe vor Flussmittelrückständen zu schützen. Die transparente Filtergehäuse-Abdeckung macht es einfach, die Sättigung des Filters zu beurteilen, sodass du rechtzeitig den Filter wechseln kannst.
¶ Zubehör für die FR-301

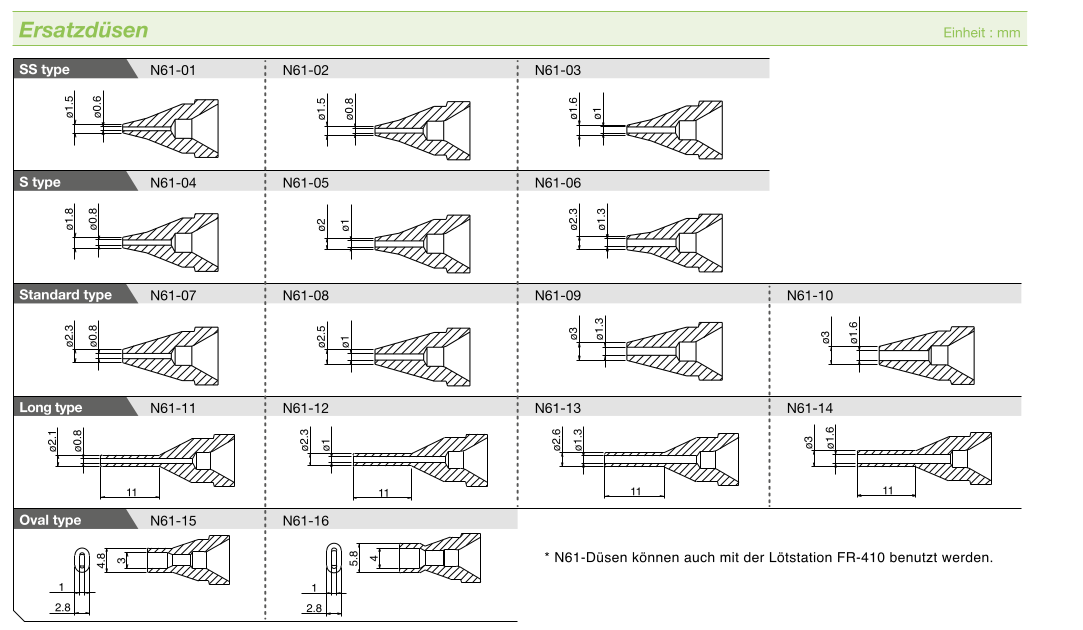

Für optimale Ergebnisse solltest du die passenden Entlötdüsen der N61-Serie verwenden. Diese sind in verschiedenen Durchmessern erhältlich:
- N61-08: 1,0 mm Durchmesser (im Lieferumfang enthalten)
- Weitere Durchmesser je nach Anwendung
Die richtige Düsenwahl ist entscheidend für präzises Entlöten ohne Beschädigung der Leiterplatte. Für größere Lötstellen benötigst du größere Düsen, für feine SMD-Bauteile entsprechend kleinere.
Zusätzlich stehen dir Reinigungswerkzeuge und Ersatzteile zur Verfügung, um deine FR-301 stets in optimalem Zustand zu halten.

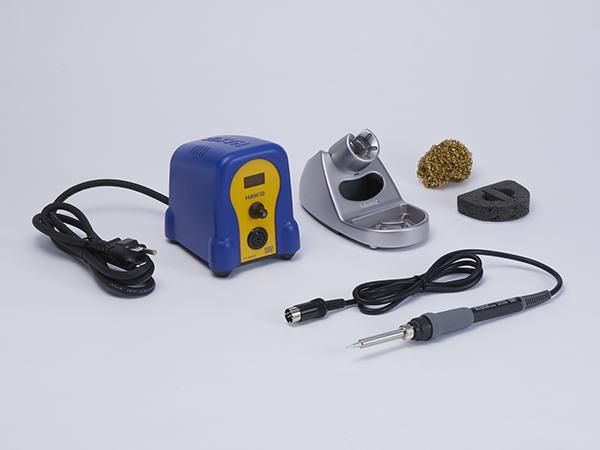

¶ Hakko FX-888DX Lötstation
Die Hakko FX-888DX ist eine digitale Lötstation, die sowohl für Einsteiger als auch für Profis ideal geeignet ist. Sie kombiniert alle wesentlichen Merkmale einer professionellen Lötstation in kompaktem Design.
¶ Technische Spezifikationen
- Leistung: 70 W
- Temperaturbereich: 50°C bis 480°C
- Temperaturstabilität: ±1°C
- Digitale Temperaturanzeige
- Energiesparmodus: Automatische Reduzierung der Temperatur bei Inaktivität
- Datenblatt: /bausaetze/fx-888dx_datenblatt_de.pdf
- Bedienungsanleitung: /bausaetze/fx-888dx_bedienungsanleitung_de.pdf
¶ Besondere Merkmale
Der innovative Drehknopf macht die Bedienung besonders intuitiv und einfach. Du stellst die gewünschte Temperatur einfach durch Drehen ein, ohne komplizierte Menüs durchsuchen zu müssen. Die präzise Temperaturregelung gewährleistet konstante Lötqualität, während der Energiesparmodus die Lebensdauer der Lötspitzen verlängert.
Die FX-888DX ist kompatibel mit 24 verschiedenen Lötspitzen der T18-Serie, was dir maximale Flexibilität für unterschiedliche Lötaufgaben bietet.
¶ Anwendungsgebiete
Die FX-888DX eignet sich für:
- Hobby-Elektronik und DIY-Projekte
- Bildungseinrichtungen und Ausbildung
- Forschungs- und Entwicklungseinrichtungen
- Professionelle Reparaturarbeiten
- SMD-Lötarbeiten mit passenden Spitzen
¶ Zubehör für die FX-888DX
¶ Lötspitzen T18-Serie

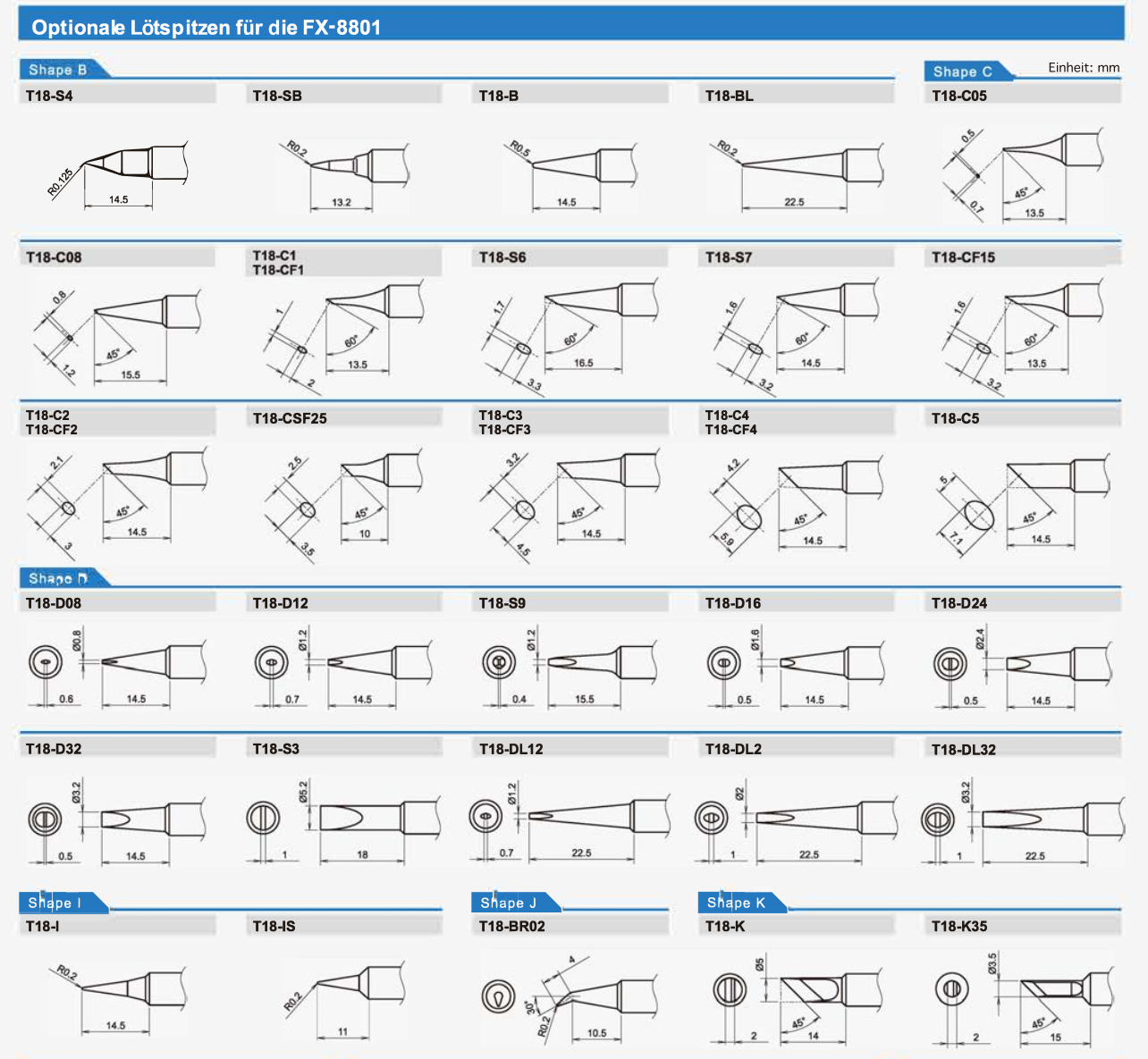

Die FX-888DX unterstützt 24 verschiedene Lötspitzen der T18-Serie. In unserem Shop findest du die Hakko T18 Lötspitzen mit drei verfügbaren Varianten:
- T18-B: Konische Spitze mit 0,5 mm Radius - ideal für präzise Lötarbeiten an kleinen Bauteilen und engen Lötstellen
- T18-D16: Meißelspitze mit 1,6 mm Meißelbreite - die ideale Wahl für Standard-Lötarbeiten
- T18-D24: Meißelspitze mit 2,4 mm Meißelbreite - für größere Lötstellen und massereiche Komponenten
Die richtige Spitzenwahl hängt von deiner Anwendung ab:
- Konische Spitzen (T18-B): Für präzise Arbeiten an kleinen Bauteilen und feinen SMD-Komponenten
- Meißelspitzen (T18-D16, T18-D24): Für Standard-Lötarbeiten mit guter Wärmeübertragung, wobei größere Meißelspitzen für massereiche Komponenten geeignet sind
¶ Lötkolben
- FX-8801 Typ M: 65 W Lötkolben, speziell für die T18-Serie entwickelt (im Lieferumfang enthalten)
¶ Weitere Zubehörteile
- Werkzeughalter FH 800-05 SV: Für sichere Ablage des Lötkolbens (im Lieferumfang enthalten)
- FX-8804 SMD-Pinzette: Für SMD-Arbeiten mit CHIP- und SOP-Bauteilen
- Reinigungswerkzeuge: Schwämme und Messingdrahtreiniger zur Pflege der Lötspitzen

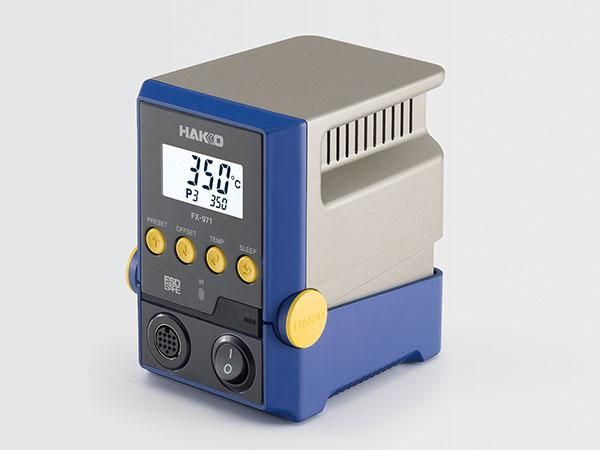

¶ Hakko FX-971 Lötstation
Die Hakko FX-971 ist eine kompakte Basis-Lötstation für professionelle Anwendungen. Sie wurde speziell für zukünftige Anforderungen im manuellen Löten entwickelt und bietet USB-Schnittstelle für vollständige Rückverfolgbarkeit.
¶ Technische Spezifikationen
- Leistung: 100 W
- Temperaturbereich: 50°C bis 450°C
- USB-Schnittstelle: Für Prozessüberwachung und Steuerung
- Display: Großes, gut ablesbares LCD-Display
- Design: Kompakt und platzsparend
- Datenblatt: /bausaetze/fx-971_datenblatt_de.pdf
- Bedienungsanleitung: /bausaetze/fx-971_bedienungsanleitung_de.pdf
¶ Besondere Merkmale
Die FX-971 eignet sich besonders für Anwendungen mit bleifreiem Lot, da die patentierten Lötspitzen die Temperatur gleichmäßig und stabil halten. Die USB-Schnittstelle ermöglicht dir die Verbindung mit einem PC zur Überwachung und Steuerung der Lötprozesse. Dies ist besonders in professionellen Umgebungen mit Qualitätsanforderungen von Vorteil.
Das ergonomische Design mit verstellbarem Display sorgt für optimale Sichtbarkeit und Bedienkomfort.
¶ Anwendungsgebiete
Die FX-971 eignet sich für:
- Professionelle Elektronikfertigung
- Qualitätskritische Lötarbeiten
- Anwendungen mit bleifreiem Lot
- Umgebungen mit Dokumentationsanforderungen
- Standard-Lötarbeiten mit hohen Ansprüchen
¶ Zubehör für die FX-971
¶ Lötkolben
- FX-9701: 95 W Lötkolben, optimal auf die Station abgestimmt
- FX-9702: 95 W Stickstoff-Lötkolben für Stickstoff-Anwendungen
¶ Lötspitzen T39-Serie

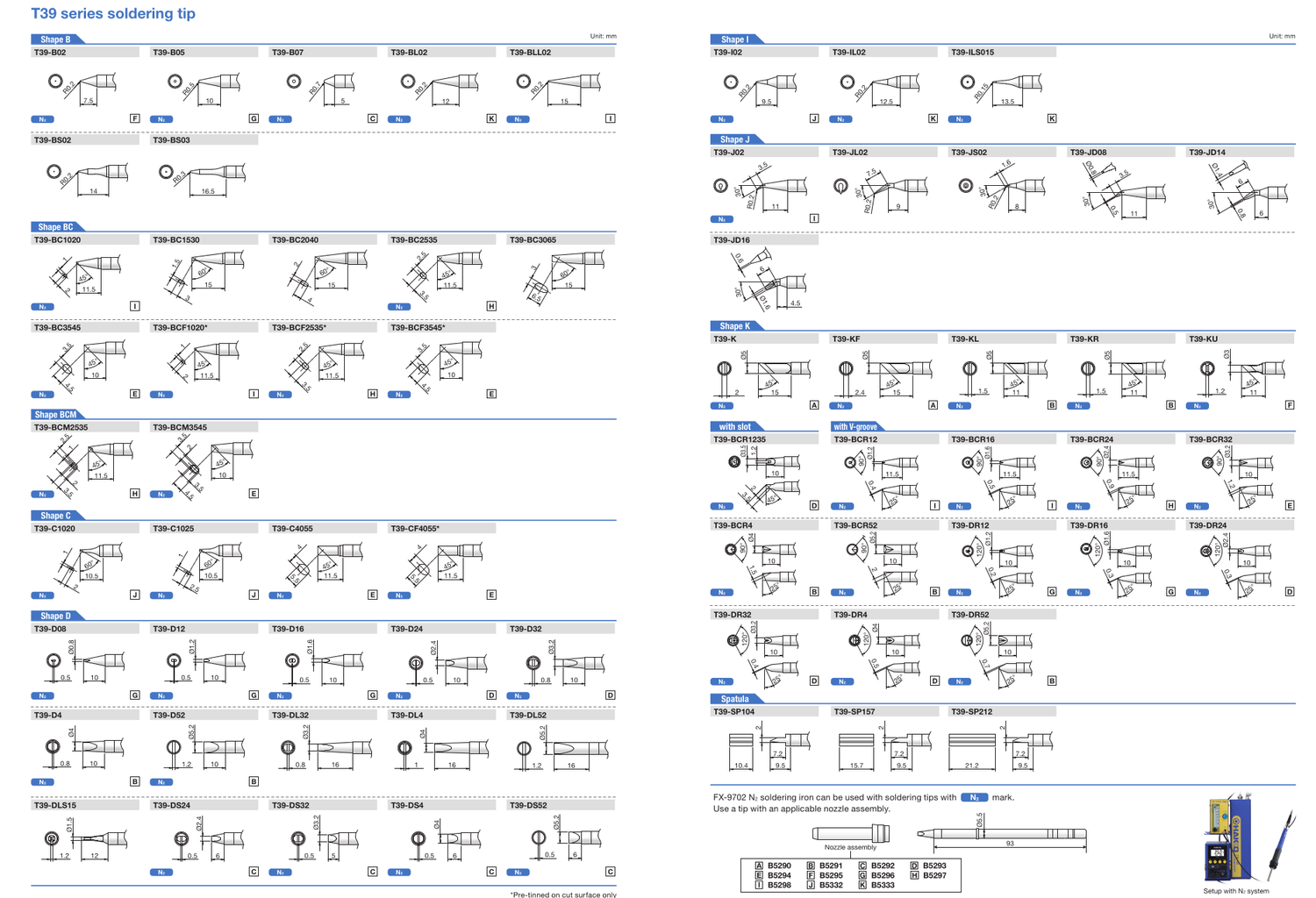

Die FX-971 ist kompatibel mit Lötspitzen der T39-Serie. In unserem Shop findest du die Hakko T39 Lötspitzen mit drei verfügbaren Varianten:
- T39-B02: Konische Spitze mit 0,2 mm Radius - ideal für besonders präzise Lötarbeiten an sehr kleinen Bauteilen und feinsten SMD-Komponenten
- T39-D16: Meißelspitze mit 1,6 mm Meißelbreite - die ideale Wahl für Standard-Lötarbeiten
- T39-D24: Meißelspitze mit 2,4 mm Meißelbreite - für größere Lötstellen und massereiche Komponenten
Die richtige Spitzenwahl hängt von deiner spezifischen Anwendung ab:
- Konische Spitzen (T39-B02): Für besonders präzise Arbeiten an sehr kleinen Bauteilen und Mikroelektronik
- Meißelspitzen (T39-D16, T39-D24): Für Standard-Lötarbeiten mit guter Wärmeübertragung, wobei größere Meißelspitzen für massereiche Komponenten geeignet sind
Besonderheit: Die T39 Lötspitzen können mit einer kleinen Modifikation auch für den Pinecil v2 Lötkolben verwendet werden. Eine detaillierte Anleitung findest du in unserem Wiki-Artikel zur Hakko Spitzenmodifikation für Pinecil v2.
Mehr Infos und ein größeres Bild im Datenblatt: /bausaetze/fx-971_datenblatt_en_loetspitzenübersicht.pdf
¶ Weitere Zubehörteile
- Werkzeughalter: Für sichere Ablage des Lötkolbens
- Reinigungswerkzeuge: Zur Pflege der Lötspitzen
- Ersatzteile: Heizelemente und weitere Komponenten

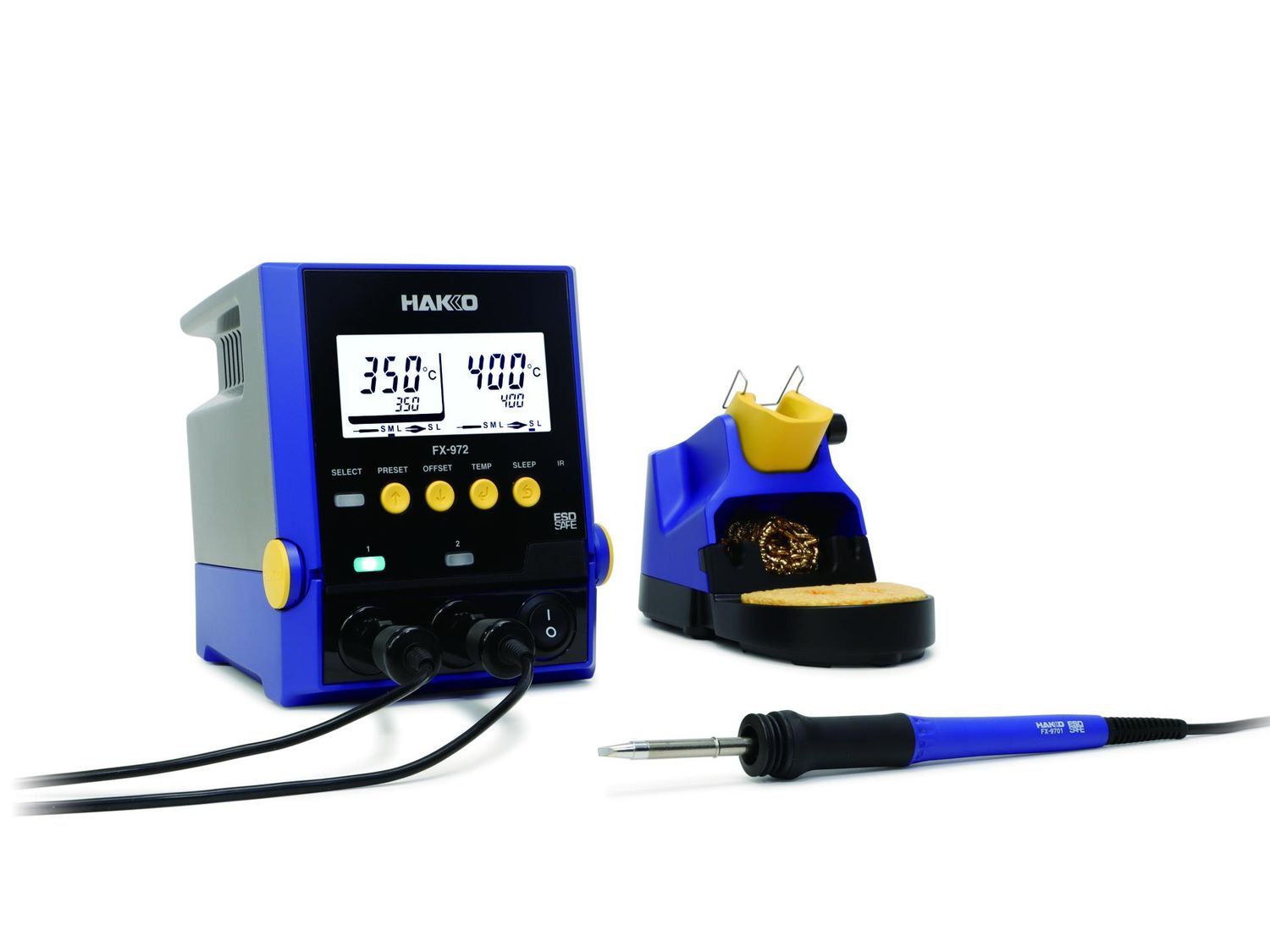

¶ Hakko FX-972 Lötstation
Die Hakko FX-972 ist eine professionelle Dual-Port-Lötstation, die den gleichzeitigen Betrieb von zwei Lötwerkzeugen ermöglicht. Sie bietet maximale Flexibilität und Effizienz für komplexe Lötaufgaben.
¶ Technische Spezifikationen
- Gesamtleistung: 200 W (2 × 100 W Kanäle)
- Temperaturbereich: 50°C bis 450°C
- Temperaturregelung: Unabhängig für beide Kanäle
- USB-Schnittstelle: Für Prozessüberwachung und Hakko Control Software
- Display: Großes LCD-Display mit 15-Grad-Neigung
- Sicherheit: Passwortschutz für Prozesskontrolle
- Datenblatt: /bausaetze/fx-972_datenblatt_de.pdf
- Bedienungsanleitung: /bausaetze/fx-972_bedienungsanleitung_de.pdf
¶ Besondere Merkmale
Die FX-972 ermöglicht dir den gleichzeitigen Betrieb von zwei verschiedenen Lötwerkzeugen. Dies ist besonders bei komplexen Lötaufgaben mit unterschiedlichen Temperaturanforderungen von Vorteil. Die unabhängige Temperaturregelung für beide Kanäle gibt dir maximale Kontrolle über deine Lötprozesse.
Die Station unterstützt acht verschiedene Handstücke, darunter Standard- und Mikro-Lötkolben, Rework-Pinzetten und Stickstoff-Handstücke. Das große, leicht ablesbare LCD-Display mit intuitiver Benutzeroberfläche erleichtert die Bedienung erheblich.
Die USB-Schnittstelle ermöglicht dir die Verbindung mit der Hakko Control Software zur zentralen Steuerung und Profilübergabe. Dies ist besonders in professionellen Umgebungen mit mehreren Stationen von Vorteil.
¶ Anwendungsgebiete
Die FX-972 eignet sich für:
- Professionelle Elektronikfertigung
- Komplexe Lötaufgaben mit unterschiedlichen Temperaturen
- Anwendungen mit hohem Durchsatz
- Qualitätskritische Fertigungsprozesse
- Umgebungen mit mehreren Lötstationen
¶ Zubehör für die FX-972
¶ Lötkolben
Die FX-972 unterstützt verschiedene Lötkolben:
- FX-9701: 95 W Lötkolben für Standard-Lötarbeiten
- FX-9703: 70 W Mikro-Lötkolben für feine Arbeiten
- FX-9707: 200 W Lötkolben für anspruchsvolle Anwendungen mit massereichen Komponenten
¶ Stickstoff-Lötkolben
Für Stickstoff-Anwendungen stehen dir zur Verfügung:
- FX-9702: 95 W Stickstoff-Lötkolben
- FX-9704: 70 W Mikro-Stickstoff-Lötkolben
- FX-9708: 200 W Stickstoff-Lötkolben
¶ Lötspitzen
Die Station ist kompatibel mit Lötspitzen mehrerer Serien:
- T39-Serie: Für FX-9701 und FX-9702 Lötkolben - (Eine Übersicht ist bei der FX-971 weiter oben)
- T50-Serie: Für FX-9703 und FX-9704 Lötkolben
- T53-Serie: Für FX-9707 und FX-9708 Lötkolben
Die richtige Spitzenwahl hängt von deinem gewählten Lötkolben und der spezifischen Anwendung ab. Die Kombinationsübersicht hilft dir dabei, die passende Kombination aus Station, Lötkolben, Werkzeughalter und Lötspitze zu finden.
¶ Weitere Zubehörteile
- Rework-Pinzetten: Für SMD-Arbeiten
- Werkzeughalter: Mit integrierter Tip-Halterung für beide Kanäle
- Reinigungswerkzeuge: Zur Pflege der Lötspitzen
- Ersatzteile: Heizelemente und weitere Komponenten

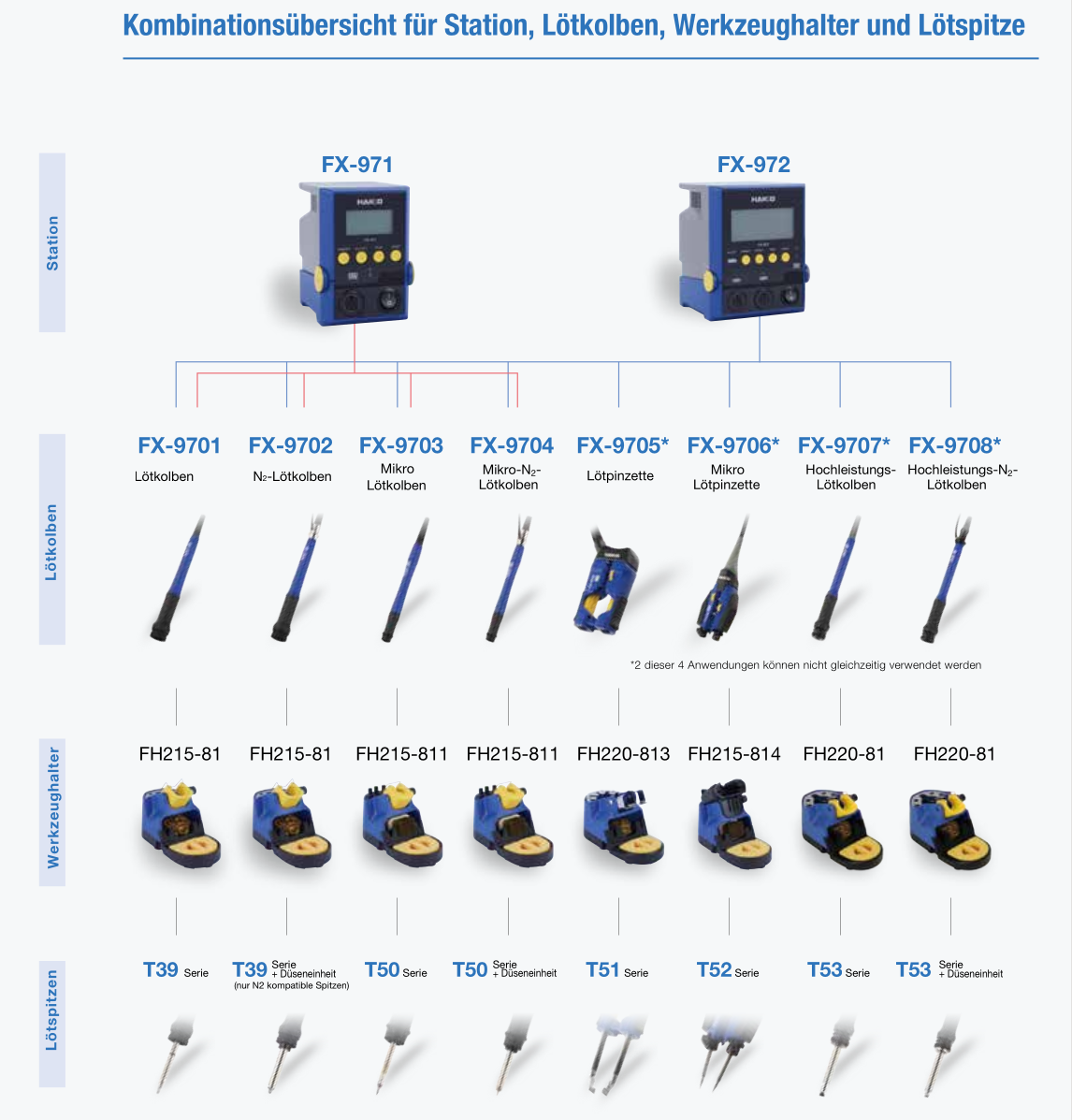

¶ FX-971 und FX-972 Kombinationsübersicht für Station, Lötkolben, Werkzeughalter und Lötspitze
¶ Vergleich der Lötstationen
| Merkmal | FX-888DX | FX-971 | FX-972 |
|---|---|---|---|
| Leistung | 70 W | 100 W | 200 W (2×100 W) |
| Temperaturbereich | 50-480°C | 50-450°C | 50-450°C |
| Kanäle | 1 | 1 | 2 |
| Lötspitzen-Serie | T18 | T39 | T39, T50, T53 |
| USB-Schnittstelle | Nein | Ja | Ja |
| Zielgruppe | Einsteiger & Profis | Profis | Profis |
| Besonderheit | Einfache Bedienung | USB-Traceability | Dual-Port |
¶ Allgemeine Tipps zur Lötspitzen-Auswahl
Die richtige Lötspitzenwahl ist entscheidend für optimale Lötqualität. Hier einige allgemeine Richtlinien:
¶ Spitzenform
- Spitzspitzen: Für präzise Arbeiten an kleinen Bauteilen und engen Lötstellen
- Chisel-Spitzen: Für Standard-Lötarbeiten mit guter Wärmeübertragung
- B-Spitzen: Universell einsetzbar für die meisten Anwendungen
- Spezialspitzen: Für spezifische Anwendungen wie SMD-Arbeiten
¶ Spitzengröße
- Kleine Spitzen: Für feine SMD-Arbeiten und kleine Lötstellen
- Mittlere Spitzen: Für Standard-Lötarbeiten
- Große Spitzen: Für massereiche Komponenten und große Lötstellen
¶ Material und Pflege
Hakko-Lötspitzen sind aus hochwertigem Material gefertigt und langlebig. Für optimale Lebensdauer solltest du:
- Die Spitzen regelmäßig reinigen (Schwamm oder Messingdrahtreiniger)
- Die richtige Temperatur für deine Anwendung wählen
- Die Spitzen nicht überhitzen
- Die Spitzen nach Gebrauch abkühlen lassen, bevor du sie wechselst
- Bevor du die Station ausschaltest, etwas Lötzinn auf die Lötspitzen geben - das vermindert die Oxidation und erhöht die Lebensdauer
¶ Hakko Spitzen für Pinecil v2
Die T39 Lötspitzen können mit einer kleinen Modifikation auch für den Pinecil v2 Lötkolben verwendet werden. Dies bietet dir Zugang zu einer riesigen Auswahl an hochwertigen Hakko Lötspitzen (aktuell 67 verschiedene Spitzenformen) für deinen portablen Lötkolben.
Vorteile von Hakko Spitzen für Pinecil:
- Bessere Legierung
- Längere Haltbarkeit
- Weniger "Verschmoddern"
- Viel größere Spitzenauswahl
Eine detaillierte Anleitung zur Modifikation mit Schrumpfschlauch findest du in unserem Wiki-Artikel zur Hakko Spitzenmodifikation für Pinecil v2. Für den werkzeuglosen Spitzenwechsel empfehlen wir die Verwendung einer Rändelschraube.
¶ Wartung und Pflege
Regelmäßige Wartung verlängert die Lebensdauer deiner Hakko-Lötstation und gewährleistet optimale Leistung:
¶ Lötspitzen
- Reinige die Spitzen regelmäßig während des Lötens
- Verwende einen feuchten Schwamm oder einen Messingdrahtreiniger
- Vermeide zu hohe Temperaturen, die die Spitzen beschädigen können
¶ Lötstation
- Halte die Station sauber und frei von Staub
- Überprüfe regelmäßig die Kabel auf Beschädigungen
- Verwende nur original Hakko-Zubehör für optimale Kompatibilität
¶ Entlötpistole FR-301
- Reinige die Entlötdüsen regelmäßig
- Wechsle Filter bei Bedarf
- Überprüfe die Vakuumpumpe auf ordnungsgemäße Funktion
¶ Häufige Fragen
¶ Welche Lötstation ist für mich die richtige?
- FX-888DX: Wenn du Einsteiger bist oder eine einfache, zuverlässige Lötstation suchst
- FX-971: Wenn du professionelle Anwendungen hast und USB-Traceability benötigst
- FX-972: Wenn du komplexe Lötaufgaben mit unterschiedlichen Temperaturen gleichzeitig durchführen musst
¶ Kann ich Lötspitzen zwischen den Stationen tauschen?
Nein, jede Station verwendet spezifische Lötspitzen-Serien:
- FX-888DX: T18-Serie
- FX-971: T39-Serie
- FX-972: T39-, T50- und T53-Serien (T39-Spitzen sind hier erhältlich)
Ausnahme: Die T39 Lötspitzen können mit einer Modifikation auch für den Pinecil v2 verwendet werden. Siehe dazu unseren Wiki-Artikel zur Modifikation.
¶ Was ist der Unterschied zwischen Standard- und Stickstoff-Lötkolben?
Stickstoff-Lötkolben (N₂) verwenden Stickstoffgas, um Oxidation während des Lötens zu verhindern. Dies ist besonders bei anspruchsvollen Anwendungen und bleifreiem Lot von Vorteil.
¶ Wie oft sollte ich die Lötspitzen wechseln?
Die Lebensdauer hängt von der Nutzung und Pflege ab. Bei regelmäßiger Reinigung und korrekter Temperaturwahl halten Hakko-Lötspitzen sehr lange. Wechsle sie, wenn die Beschichtung abgenutzt ist oder die Temperatur nicht mehr stabil gehalten werden kann.
