¶ 🧪 50Ohm Dummy Load – Hintergrundinfos, Technik und Anleitung
¶ 🔧 Was ist eine Dummy Load?
Eine Dummy Load ist ein elektrischer Abschlusswiderstand, der ein Funkgerät belastet, ohne HF-Energie abzustrahlen. Stattdessen wird die Ausgangsleistung in Wärme umgewandelt. So kann man sein Funkgerät sicher testen, messen oder einrichten – ganz ohne Störungen im Äther.
Die 50Ohm Dummy Load von 50ohm.de ist speziell für QRP-Anwendungen (Low Power, typ. 5W) entwickelt und eignet sich perfekt für Einsteiger, portable Funkaktivitäten und Ausbildungszwecke.
¶ 📐 Technischer Aufbau
Unsere Dummy Load basiert auf einem einfachen, aber effektiven Konzept:
- Widerstandsmatrix aus 20x 1kΩ-Widerständen à 3 Watt

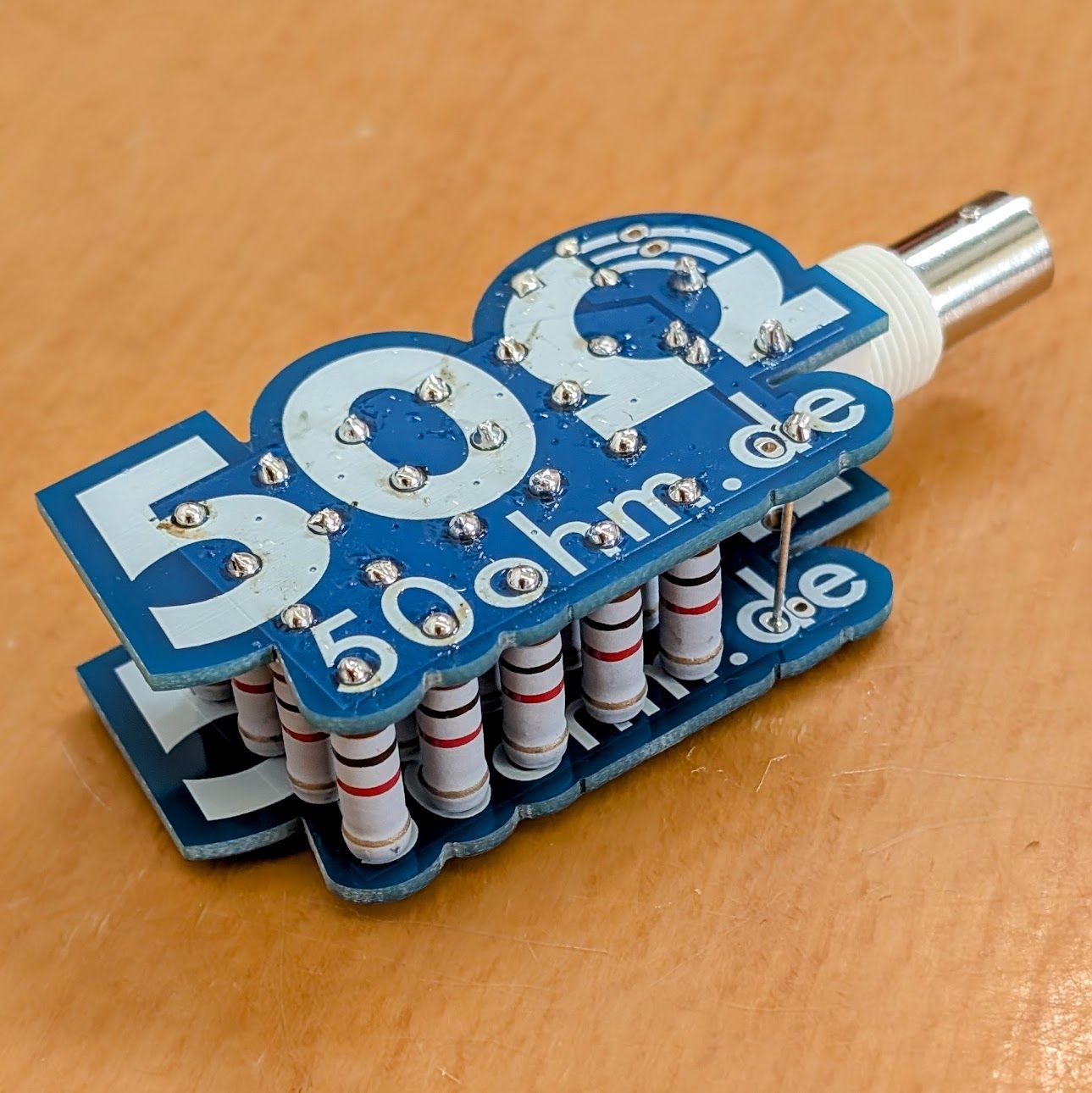

Diese sind in einer Parallelschaltung kombiniert, um einen Gesamtwiderstand von 50 Ohm zu erzeugen – perfekt für gängige Funkgeräte. - Sandwich-Bauweise mit zwei identischen Platinen
Die Widerstände werden zwischen zwei PCBs verlötet. Das reduziert die parasitäre Induktivität und sorgt für eine kompakte Bauform – ideal für unterwegs! - BNC-Anschluss (50 Ohm)
Universeller Standard für viele Funkgeräte und Messgeräte. - Messausgang für Spannung
Durch die Kombination aus Schottky-Diode (BAT41) und Kondensator (10 nF) kann man mit einem einfachen Digitalmultimeter die Spannung messen – nützlich zum Abschätzen der Ausgangsleistung. P = U²/R => P (in Watt) = (Messwert)² / 50 Ohm
¶ 🛠️ Aufbauanleitung

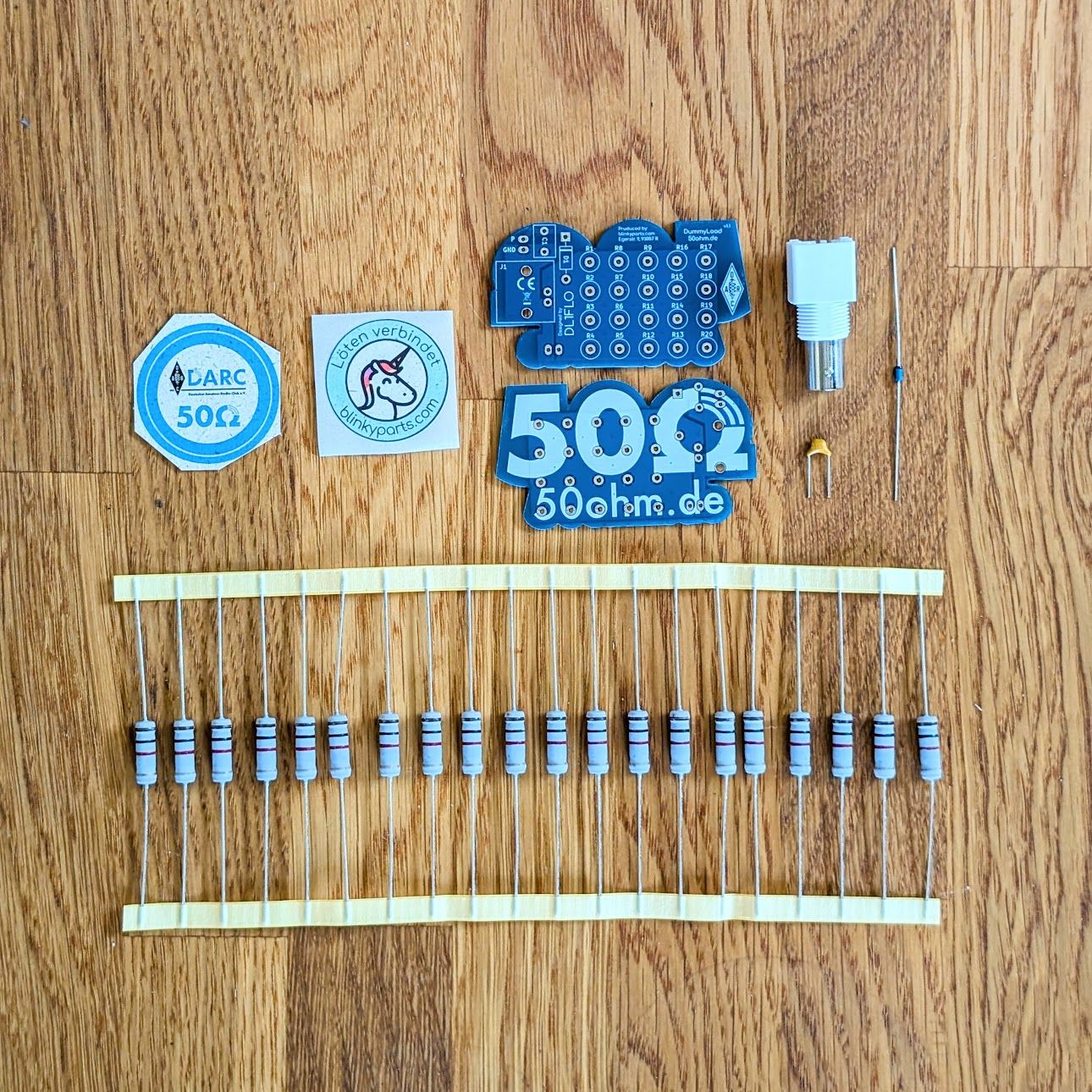

image widget
¶ Vorbereitung:
- Lötkolben, Lötzinn, ggf. Zange oder Pinzette
- Geduld – aber es lohnt sich!
¶ Schritt-für-Schritt:
Wir haben eine Schritt für Schritt Anleitung als PDF in Englisch und in Deutsch erstellt: https://binary-kitchen.github.io/SolderingTutorial/
¶ 🛰️ Anwendung & Betrieb
- Funkgerät anschließen und testen – z. B. für Abgleich, Reichweitentest, oder Leistungsprüfung
- Der integrierte Messausgang ermöglicht einfache Spannungskontrolle
- 🔋 Bei längerer Nutzung >5 W empfehlen wir aktive Kühlung (z. B. kleiner PC-Lüfter).

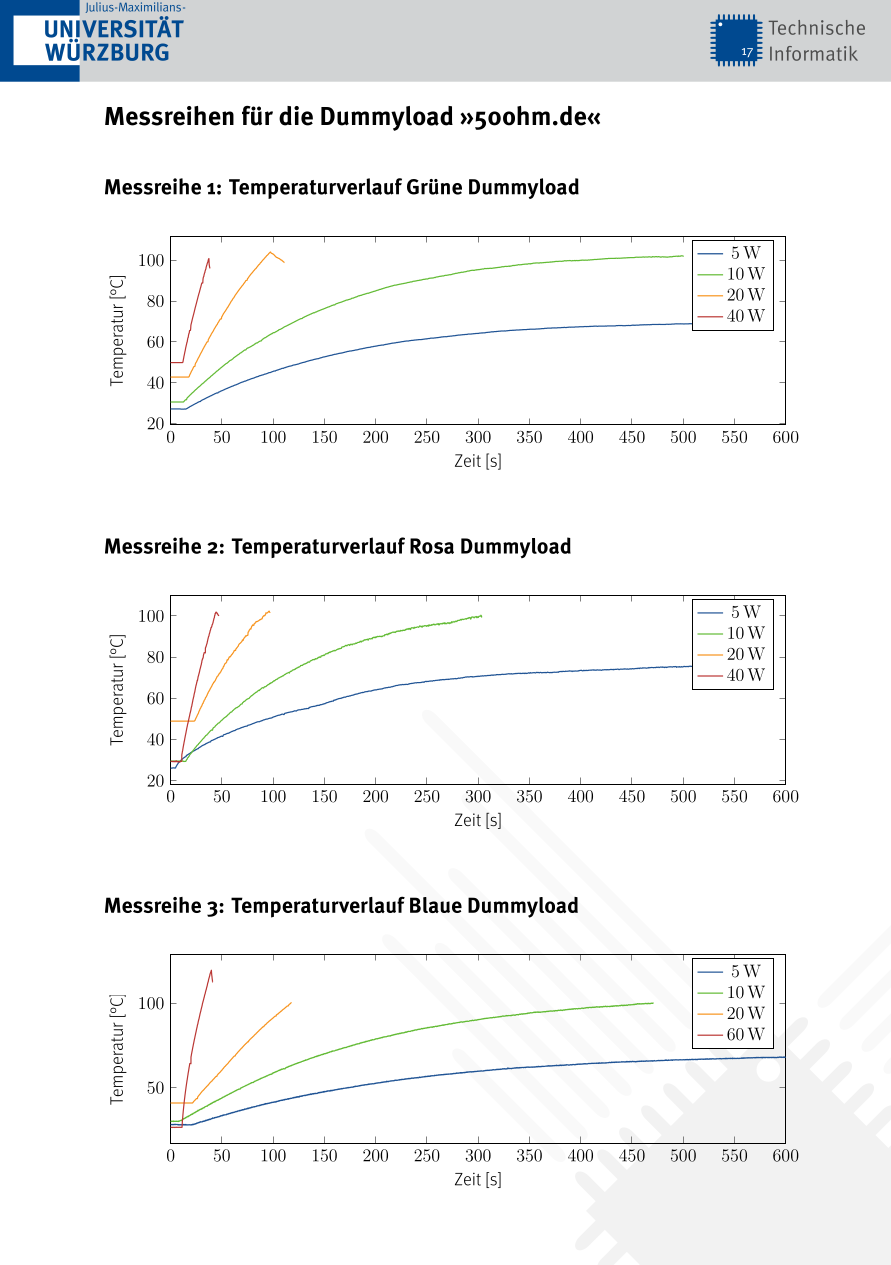

Die Universität Würzburg war so nett und hat uns die Temperaturen der Dummy-Load gemessen. Für den aktuellen Bausatz ist Messreihe 3 Interessant. Bei 5W ist alles im grünen Bereich. Bei höheren Ausgangsleistungen wird es schnell sehr heiß!

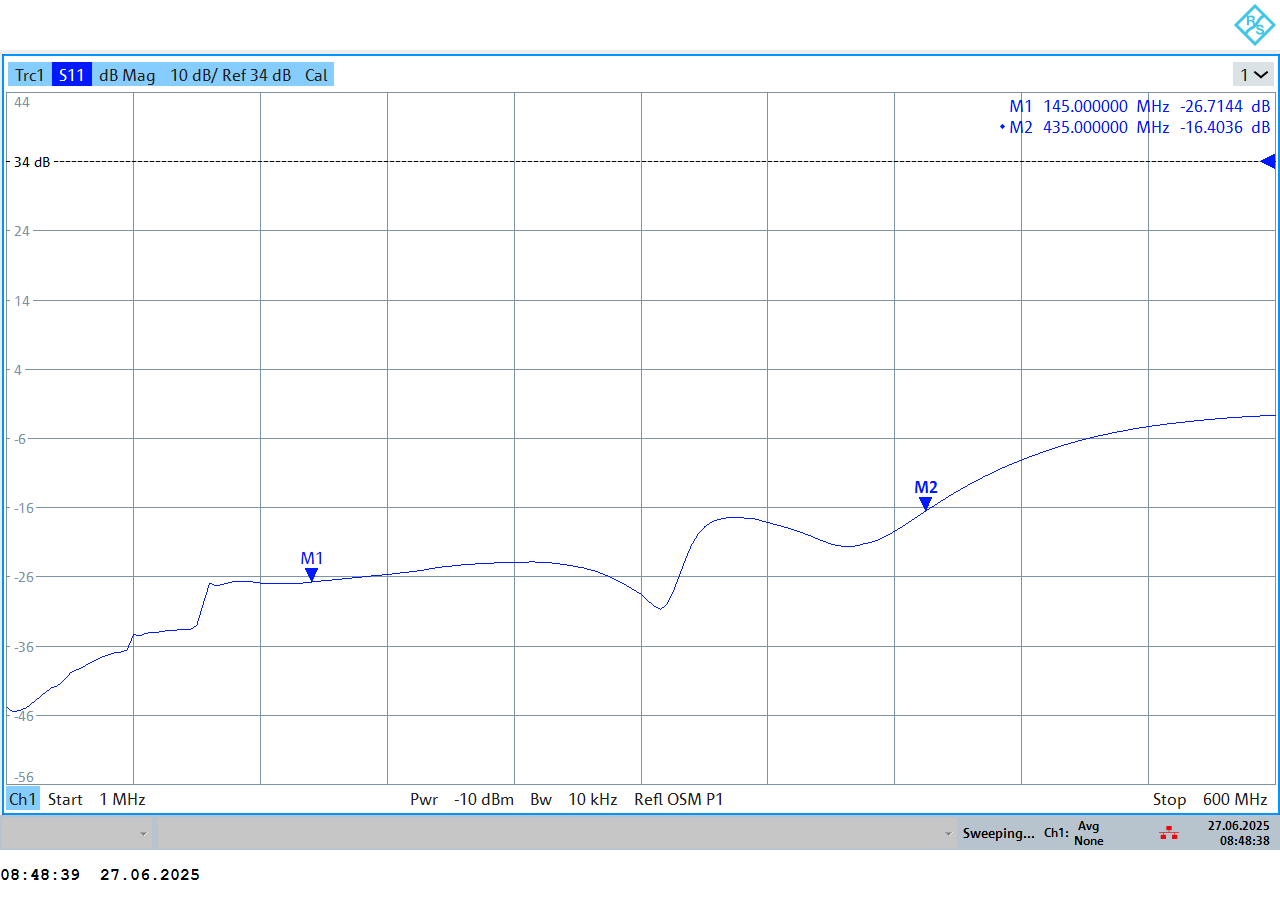

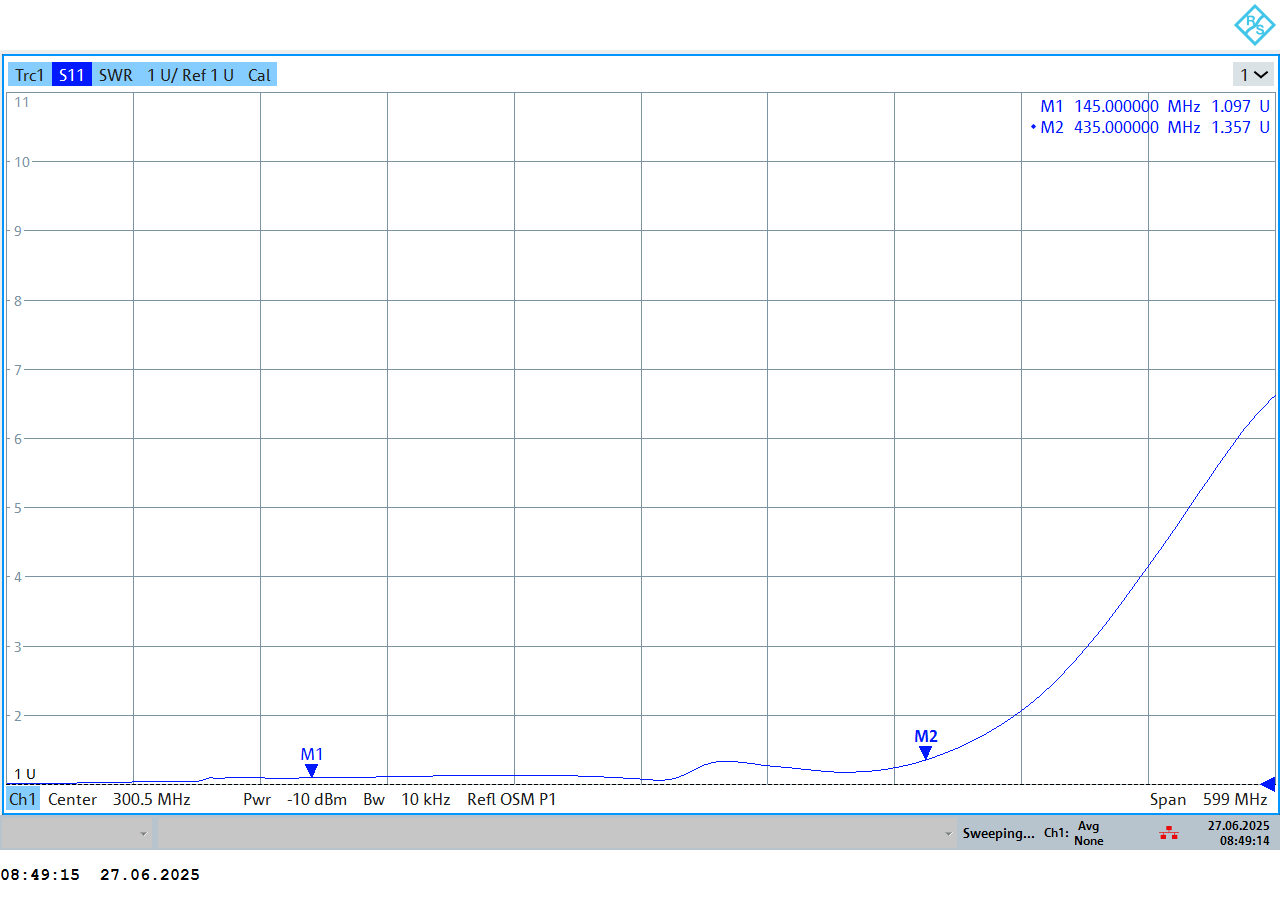

Auf der HAM RADIO 2025 wurde die Dummy Load von Rohde & Schwarz mit einem ZNL6 vermessen.
Die Messwerte zeigen, dass die Dummyload nicht nur für die Kurzwelle sondern sogar auch für VHF und UHF geeignet ist. Für 2m sogar hervorragend.
Rohdaten (S-Parameter-File) für eigene Auswertung: /bausaetze/50ohm-dummyload-parameter.zip
¶ FAQ – Häufige Fragen
- Kann ich SMA statt BNC verwenden?
– Ja, mit Adapter. Der BNC-Anschluss ist aber mechanisch stabiler und einfacher zu löten. - Was passiert bei mehr als 5W?
– Die Widerstände werden heiß. Kurzzeitig kein Problem, aber auf Dauer nur mit Kühlung! Verbrennungsgefahr!! - Für welchen Frequenzbereich kann ich die Dummy Load verwenden?
– Die Dummy Load ist für Kurzwelle entwickelt, optimal arbeitet sie im 160 - 10m Band, aber auch für VHF/UHF kann sie verwendet werden.
¶ 👨🔬 Open Source & Mitmachen
Das Projekt ist Open Source!
Die Schaltung und das Platinendesign sind offen zugänglich – ideal für Ausbildungsstationen, Workshops oder eigene Erweiterungen.
🔗 GitHub-Link kommt noch, wir müssen noch alles ins Reine schreiben. Schreib uns bitte eine Email, sollten wir das vergessen.
¶ 🙌 Credits
- Idee & Entwicklung: DL1FLO (Florian Schmid) & DL9MJ (Matthias Jung)
- Design & Fertigung: blinkyparts.com
- Unterstützung durch das AJW-Referat des DARC e.V.
- Verpackung & Versand: mit ❤️ in Deutschland
